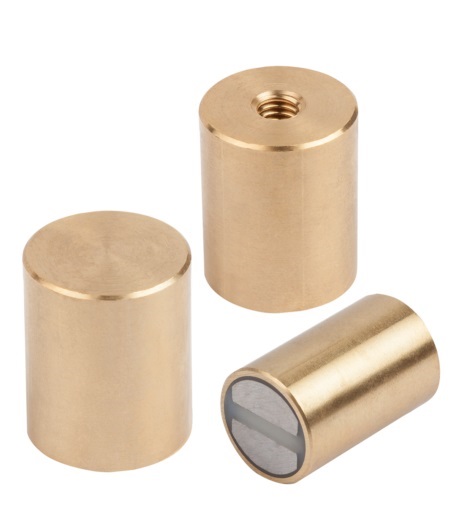

NLM 09067 Magnete rund (Stabgreifer) aus SmCo

Artikelnummer: 10323175
Hersteller: Norelem
Herstellerartikelnummer: 09067-04

Artikel ist in 16 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.

5,16 €

zzgl. Mwst. und Versandkosten

Waren- / Anfragekorb

Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.


Beschreibung

Werkstoff:
Gehäuse Messing.
Magnetkern SmCo.

Hinweis:
Glatte Ausführung, geschirmtes System. Durchmesser „D“ geschliffen mit
Passungstoleranz h6. SmCo-Stabgreifer dürfen auf keinen Fall direkt im Eisen
eingepresst werden, da sonst Haftkraftverluste durch magnetischen Kurzschluss
eintreten. SmCo-Greifmagnete eignen sich besonders zum unmittelbaren Einsatz bei
Punktschweißmaschinen, da keine Entmagnetisierung eintritt.
Ohne Minderung der Haftkraft können Stabgreifer um das Maß „H1“ gekürzt werden.

Temperaturbereich:
max. 200 °C.

Zeichnungshinweis:
1) Haftfläche

Eigenschaften

D : 8
H : 20
H1 : -
T : 5
Haftkraft N : 22
Abstand zu Eisenwandungen/mm : 1,5
Form (Form1) : B - mit Innengewinde


Artikelvarianten

Variante D Form (Form1) Preis
6 A - ohne Bohrung
ab 4,38 €
8 A - ohne Bohrung
ab 5,12 €
10 A - ohne Bohrung
ab 5,89 €
13 A - ohne Bohrung
ab 6,89 €
16 A - ohne Bohrung
ab 7,73 €
20 A - ohne Bohrung
ab 9,25 €
25 A - ohne Bohrung
ab 18,06 €
32 A - ohne Bohrung
ab 30,86 €
6 B - mit Innengewinde
4,56 €
8 B - mit Innengewinde
5,16 €
10 B - mit Innengewinde
6,19 €
13 B - mit Innengewinde
7,90 €
16 B - mit Innengewinde
10,83 €
20 B - mit Innengewinde
15,67 €
25 B - mit Innengewinde
32,62 €
32 B - mit Innengewinde
58,84 €
