NLM 20100 Greifmodule Parallelgreifer

Artikelnummer: 10125660
Hersteller: Norelem
Herstellerartikelnummer: 20100-030025

Artikel ist in 9 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.

521,80 €

zzgl. Mwst. und Versandkosten

Waren- / Anfragekorb

Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.


Beschreibung

Werkstoff:
Gehäuse hochfestes Aluminium.
Führungswellen und Kulisse Stahl.

Ausführung:
Gehäuse Hart-Coat beschichtet.
Führungswellen gehärtet und geschliffen.

Bestellbeispiel:
nlm 20100-030025

Hinweis:

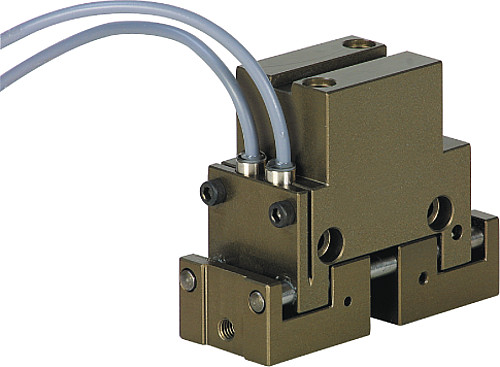

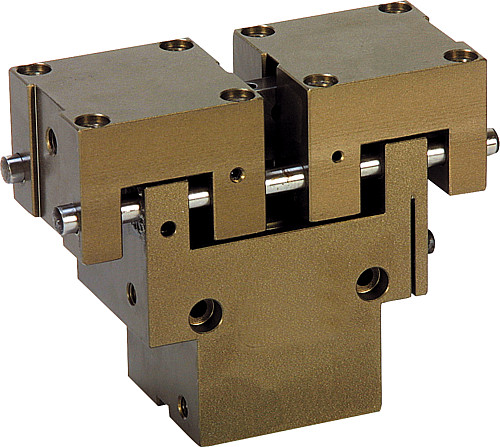

Wartungsfreie pneumatische Parallelgreifer mit Kulissenkinematik. Ansteuerung über 4/2- oder 5/2-Wegeventil. Der Antrieb erfolgt über Druckluft 4-8 bar, konstant, gefiltert (10 µm), getrocknet, geölt oder ungeölt.
Absolut zentrisch spannend. Wahlweise zum Innen- oder Außenspannen. Zur Abfrage der Endlagen können die als Zubehör erhältlichen Näherungsschalter integriert werden.

Wiederholgenauigkeit: ±0,02 mm.

Zubehör:
Näherungsschalter und Steckverbinder siehe Tabelle.

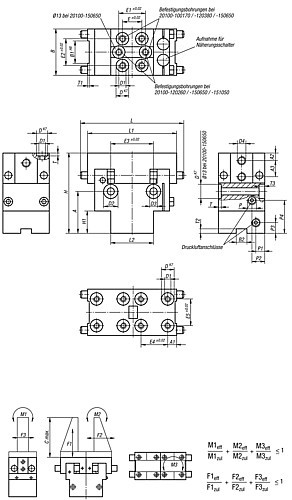

Eigenschaften

A : 21,5
B : 19
E1 : -
E2 : 11
D : 7
E : 11
D3 : 3
D2 : 6
D1 : M3
D4 : M3
B1 : 6
B2 : -
A1 : 5
A2 : 4,5
A3 : -
E3 : 17,5


Artikelvarianten

Variante A B E1 E2 D E D3 D2 D1 D4 B1 B2 A1 A2 A3 E3 Preis
21,5 19 - 11 7 11 3 6 M3 M3 6 - 5 4,5 - 17,5
521,80 €
24 26 - 15 7 15 4,3 7,5 M4 M4 10 6 5 6 - 24
550,41 €
33,5 28 - 15 7 26 4,3 7,5 M4 M5 12 6 5 5 - 32
626,17 €
22,5 40 - 32 7 32 4,3 7,5 M4 M6 16 6 4,5 10 - 38
721,95 €
20 45 48 24 10 48 6,4 10,5 M6 M8 20 - 8 11 - 48
854,90 €
21 60 - 48 10 48 6,4 10,5 M6 M8 25 - 6 9 16 58
1.043,62 €
21 60 - 48 10 48 6,4 10,5 M6 M8 25 - 6 9 16 58
1.043,62 €
27 75 72 48 10 48 8,2 13,5 M6 M8 28 - 11 12 20 72
1.272,33 €
27 75 72 48 10 48 8,2 13,5 M6 M8 28 - 11 12 20 72
1.272,33 €
