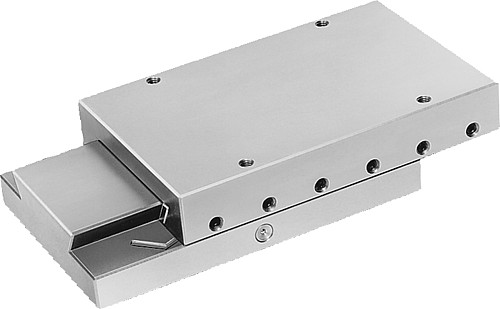

NLM 21030 Schwalbenschwanz Schlittenführungen
Artikelnummer: 10126714
Hersteller: Norelem
Herstellerartikelnummer: 21030-050080
Artikel ist in 8 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Werkstoff:
GJL 250.
Ausführung:
blank, geschliffen.
Bestellbeispiel:
nlm 21030-050105
Hinweis:
Diese präzisen Schlittenführungen werden unter anderem eingesetzt im Maschinen-, Vorrichtungs- und Messgerätebau sowie in der optischen und feinmechanischen Industrie. Anstelle der mittleren Stellschraube „N“ kann ein Klemmhebel 06460 eingesetzt werden.
Die angegebenen zulässigen Belastungswerte (F) sind für dynamische Belastung mit einer Lebensdauer von 1 Million Hüben ausgelegt.
Bei statischer Belastung ist der 10-fache Tabellenwert „F“ zulässig.
Die Drehmomentwerte gelten nur bei mittig stehendem Schlitten.

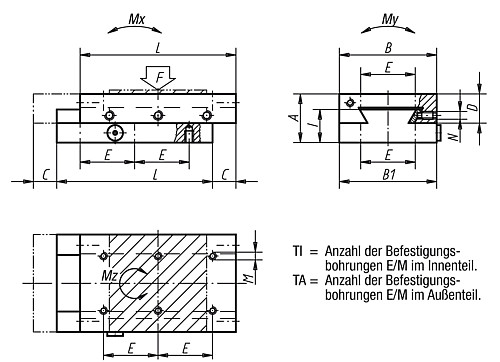

Eigenschaften
| A : | 25 |
| B : | 50 |
| D : | 15 |
| L : | 80 |
| M : | M4 |
| C : | 15 |
| E : | 28 |
| .I : | 17,6 |
| Gewicht ca. kg : | 0,710 |
| B1 : | 49,5 |
| N : | M5 |
| Mx (Nm) : | 4 |
| F (N) : | 72 |
| Tl : | 6 |
| TA : | 6 |
| My (Nm) : | 6 |
| Mz (Nm) : | 5 |
Artikelvarianten
| Variante | A | B | L | Preis |
|---|---|---|---|---|
| 25 | 50 | 80 |
281,86 €
|
|
| 25 | 50 | 105 |
314,20 €
|
|
| 25 | 50 | 130 |
341,92 €
|
|
| 32 | 75 | 105 |
346,56 €
|
|
| 32 | 75 | 130 |
391,20 €
|
|
| 40 | 100 | 110 |
432,79 €
|
|
| 40 | 100 | 135 |
468,20 €
|
|
| 40 | 100 | 160 |
509,80 €
|
