NLM 21031 Schwalbenschwanz Schlittenführungen mit Endanschlägen

Artikelnummer: 10126722
Hersteller: Norelem
Herstellerartikelnummer: 21031-050080

Artikel ist in 7 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.

297,26 €

zzgl. Mwst. und Versandkosten

Waren- / Anfragekorb

Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.


Beschreibung

Werkstoff:
GJL 250.

Ausführung:
blank, geschliffen.

Bestellbeispiel:
nlm 21031-100135

Hinweis:
Anstelle der mittleren Stellschraube „N“ kann ein Klemmhebel 06460 eingesetzt werden.
Die angegebenen zulässigen Belastungswerte (F) sind für dynamische Belastung mit einer Lebensdauer von 1 Million Hüben ausgelegt.
Bei statischer Belastung ist der 10-fache Tabellenwert „F“ zulässig.
Die Drehmomentwerte gelten nur bei mittig stehendem Schlitten.

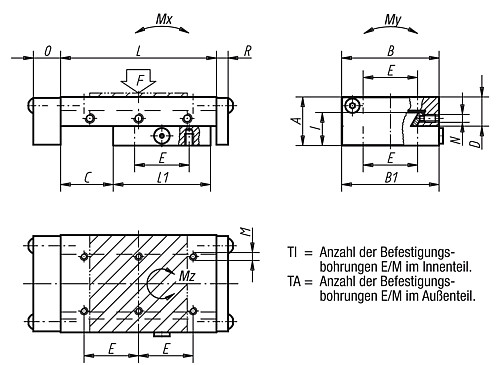

Eigenschaften

A : 25
B : 50
D : 15
L : 80
R : 6
M : M4
C : 25
E : 28
O : 14
.I : 17,6
L1 : 50
Gewicht ca. kg : 0,720
B1 : 49,5
N : M5
Mx (Nm) : 2
F (N) : 109
Tl : 4
TA : 6
My (Nm) : 6
Mz (Nm) : 2


Artikelvarianten

Variante A B D L R M C E O .I L1 Gewicht ca. kg B1 N Mx (Nm) F (N) Tl TA My (Nm) Mz (Nm) Preis
25 50 15 80 6 M4 25 28 14 17,6 50 0,720 49,5 M5 2 109 4 6 6 2
297,26 €
25 50 15 105 6 M4 50 28 14 17,6 50 0,830 49,5 M5 2 61 4 8 6 2
315,72 €
32 75 19,5 105 6 M5 25 62 15 22,5 75 1,910 74,5 M5 5 290 4 4 19 6
381,98 €
32 75 19,5 130 6 M5 50 62 15 22,5 75 2,130 74,5 M5 5 168 4 4 19 6
398,90 €
40 100 24 135 6 M6 25 86 15 27,5 100 4,040 99,5 M6 11 586 4 4 43 12
480,54 €
40 100 24 160 6 M6 50 86 15 27,5 100 4,380 99,5 M6 11 351 4 4 43 12
515,97 €
40 100 24 260 6 M6 100 86 15 27,5 150 6,460 99,5 M6 23 395 4 6 63 26
693,06 €
