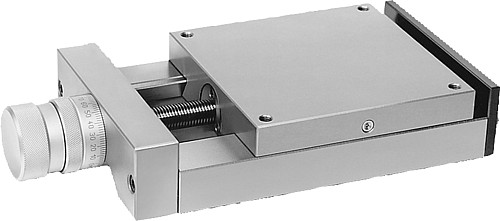

NLM 21032 Schwalbenschwanz Schlittenführungen mit Mikrometerspindel
Artikelnummer: 10126729
Hersteller: Norelem
Herstellerartikelnummer: 21032-050080
Artikel ist in 10 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Werkstoff:
GJL 250.
Ausführung:
blank, geschliffen.
Bestellbeispiel:
nlm 21032-075130
Hinweis:
Anstelle der mittleren Stellschraube „N“ kann ein Klemmhebel 06460 eingesetzt werden. Die Skalenteilung auf dem Mikrometerrad beträgt 0,02 mm. Weitere Skalierungen auf Anfrage.
Die angegebenen zulässigen Belastungswerte (F) sind für dynamische Belastung mit einer Lebensdauer von 1 Million Hüben ausgelegt. Bei statischer Belastung ist der 10-fache Tabellenwert „F“ zulässig.
Die Drehmomentwerte gelten nur bei mittig stehendem Schlitten.

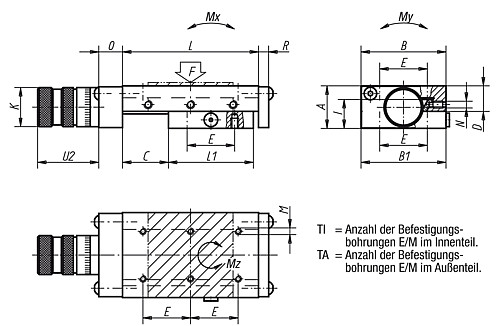

Eigenschaften
| A : | 25 |
| B : | 50 |
| D : | 15 |
| L : | 80 |
| R : | 6 |
| M : | M4 |
| C : | 25 |
| E : | 28 |
| O : | 19 |
| .I : | 17,6 |
| L1 : | 50 |
| Gewicht ca. kg : | 0,720 |
| K : | 23 |
| B1 : | 49,5 |
| N : | M5 |
| Spindel : | M6x1 |
| Mx (Nm) : | 2 |
| F (N) : | 109 |
| Tl : | 4 |
| TA : | 6 |
| My (Nm) : | 6 |
| Mz (Nm) : | 2 |
| U2 : | 31 |
Artikelvarianten
| Variante | A | B | D | L | R | M | C | E | O | .I | L1 | Gewicht ca. kg | K | B1 | N | Spindel | Mx (Nm) | F (N) | Tl | TA | My (Nm) | Mz (Nm) | U2 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 25 | 50 | 15 | 80 | 6 | M4 | 25 | 28 | 19 | 17,6 | 50 | 0,720 | 23 | 49,5 | M5 | M6x1 | 2 | 109 | 4 | 6 | 6 | 2 | 31 |
519,38 €
|
|
| 25 | 50 | 15 | 105 | 6 | M4 | 50 | 28 | 19 | 17,6 | 50 | 0,830 | 23 | 49,5 | M5 | M6x1 | 4 | 61 | 4 | 8 | 9 | 4 | 31 |
549,30 €
|
|
| 25 | 50 | 15 | 205 | 6 | M4 | 100 | 28 | 19 | 17,6 | 100 | 1,490 | 23 | 49,5 | M5 | M6x1 | 7 | 114 | 8 | 16 | 12 | 8 | 31 |
761,85 €
|
|
| 32 | 75 | 19,5 | 105 | 6 | M5 | 25 | 62 | 21 | 22,5 | 75 | 1,910 | 30 | 74,5 | M5 | M10x1 | 5 | 290 | 4 | 4 | 19 | 6 | 38 |
621,16 €
|
|
| 32 | 75 | 19,5 | 130 | 6 | M5 | 50 | 62 | 21 | 22,5 | 75 | 2,130 | 30 | 74,5 | M5 | M10x1 | 5 | 168 | 4 | 4 | 19 | 6 | 38 |
667,56 €
|
|
| 32 | 75 | 19,5 | 155 | 6 | M5 | 75 | 62 | 21 | 22,5 | 75 | 2,340 | 30 | 74,5 | M5 | M10x1 | 5 | 118 | 4 | 4 | 19 | 6 | 38 |
734,92 €
|
|
| 40 | 100 | 24 | 135 | 6 | M6 | 25 | 86 | 21 | 27,5 | 100 | 4,040 | 30 | 99,5 | M6 | M10x1 | 11 | 586 | 4 | 4 | 43 | 12 | 38 |
746,90 €
|
|
| 40 | 100 | 24 | 160 | 6 | M6 | 50 | 86 | 21 | 27,5 | 100 | 4,380 | 30 | 99,5 | M6 | M10x1 | 11 | 351 | 4 | 4 | 43 | 12 | 38 |
775,33 €
|
|
| 40 | 100 | 24 | 260 | 6 | M6 | 100 | 86 | 21 | 27,5 | 150 | 6,460 | 30 | 99,5 | M6 | M10x1 | 23 | 395 | 4 | 6 | 63 | 26 | 38 |
999,84 €
|
|
| 60 | 200 | 37 | 310 | 8 | M8 | 100 | 170 | 28 | 41,5 | 200 | 24,700 | 47 | 199 | M8 | Tr16x2 | 66 | 1078 | 4 | 4 | 283 | 71 | 53 |
1.635,97 €
|
