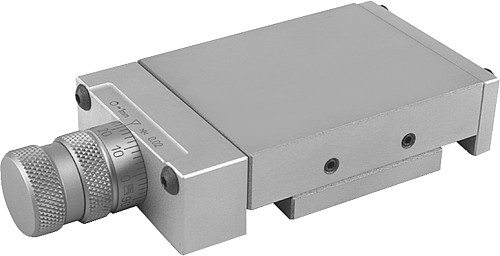

NLM 21040 Präzisions Schlittenführungen rollengelagert mit Mikrometerspindel
Artikelnummer: 10126778
Hersteller: Norelem
Herstellerartikelnummer: 21040-040045
Artikel ist in 4 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Werkstoff:
GJL 250.
Ausführung:
blank, geschliffen.
Bestellbeispiel:
nlm 21040-040045
Hinweis:
Schlittenführung auf Anfrage in Aluminium erhältlich.
Die Skalenteilung auf dem Mikrometerrad beträgt 0,02 mm. Bei der Ausführung 21040-040045 beträgt die Skalenteilung 0,01 mm. Weitere Skalierungen auf Anfrage.
F = Tragfähigkeit bei dynamischem oder statischem Lastfall.
Die angegebenen zulässigen Belastungswerte (F) sind für eine Lebensdauer von 1 Million Hüben ausgelegt.
Die Drehmomentwerte gelten nur bei mittig stehendem Schlitten.
* Abstand der Befestigungsbohrungen im Außenteil = 25 mm.

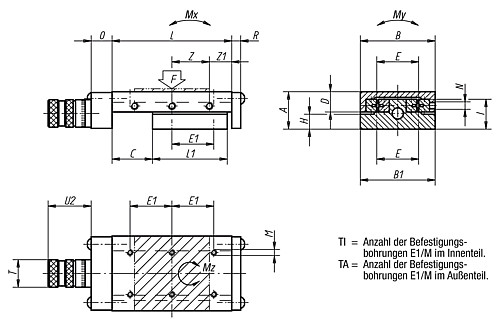

Eigenschaften
A : | 20 |
B : | 40 |
E1 : | 15* |
D : | 13 |
H : | 6,5 |
L : | 45 |
R : | 3 |
M : | M3 |
C : | 10 |
E : | 30 |
T : | 16 |
O : | 12 |
.I : | 13 |
L1 : | 30 |
Gewicht ca. kg : | 0,340 |
B1 : | 39,5 |
N : | M3 |
Spindel : | M5x0,5 |
Z : | 15x1 |
Mx (Nm) : | 1 |
Z1 : | 15 |
F (N) : | 183 |
Tl : | 4 |
TA : | 4 |
My (Nm) : | 3 |
Mz (Nm) : | 2 |
U2 : | 25 |
Artikelvarianten
Variante | A | B | E1 | D | H | L | R | M | C | E | T | O | .I | L1 | Gewicht ca. kg | B1 | N | Spindel | Z | Mx (Nm) | Z1 | F (N) | Tl | TA | My (Nm) | Mz (Nm) | U2 | Preis |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
20 | 40 | 15* | 13 | 6,5 | 45 | 3 | M3 | 10 | 30 | 16 | 12 | 13 | 30 | 0,340 | 39,5 | M3 | M5x0,5 | 15x1 | 1 | 15 | 183 | 4 | 4 | 3 | 2 | 25 |
646,87 €
|
|
25 | 50 | 28 | 17 | 7,5 | 75 | 6 | M4 | 20 | 28 | 23 | 14 | 18 | 50 | 0,840 | 49,5 | M3 | M6x1 | 25x1 | 4 | 25 | 286 | 4 | 6 | 7 | 6 | 36 |
722,34 €
|
|
25 | 60 | 34 | 17 | 7,5 | 75 | 6 | M4 | 20 | 34 | 23 | 14 | 18 | 50 | 0,980 | 59,5 | M4 | M6x1 | 25x1 | 4 | 25 | 289 | 4 | 4 | 8 | 6 | 36 |
674,60 €
|
|
40 | 100 | 86 | 27,5 | 12 | 360 | 6 | M6 | 150 | 86 | 30 | 15 | 28 | 200 | 8,040 | 99,5 | M6 | M10x1 | 50x3 | 61 | 105 | 1130 | 6 | 8 | 100 | 107 | 44 |
1.785,05 €
|
