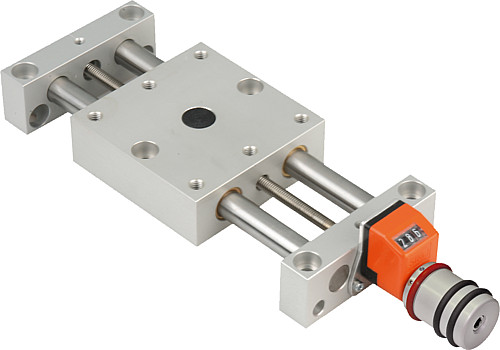

NLM 21122 Positioniertische lang mit Positionsanzeiger
Artikelnummer: 10126805
Hersteller: Norelem
Herstellerartikelnummer: 21122-08
Artikel ist in 3 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Werkstoff:
Lagerbock und Schlitten Al-Legierung, eloxiert. Führungssäulen Edelstahl, geschliffen. Spindel Edelstahl, gerolltes Gewinde. Führung Gleitlager, wartungsfrei.
Positionsanzeiger Kunststoff.
Ausführung:
Radialspiel der Führung kleiner 0,02 mm. Axialspiel spielfrei. Spindel selbsthemmend, zusätzlich klemmbar.
Bestellbeispiel:
nlm 21122-08
Hinweis:
Durch die nahezu spielfreien Führungen und die absolut spielfreie Spindel, ist zum Verstellen kein Lösen und Klemmen der Spindel erforderlich.

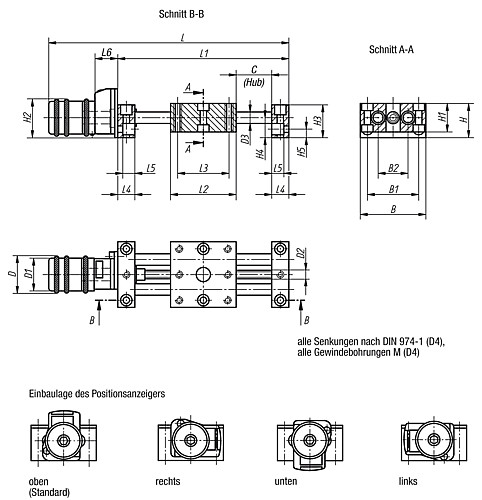

Digitaler Positionsanzeiger mit 0,1 mm Anzeigegenauigkeit, Zahlen aufsteigend bei Rechtsdrehung. Der Anzeigewert des Positionsanzeigers kann durch Drehen des Mitnehmerrings werkzeuglos eingestellt werden. Die Einbaulage des Positionsanzeigers kann mittels einer Schraube in 4 Stellungen fixiert werden. Bei der Baugröße 25 sind 3 Stellungen ( oben, rechts und links) möglich.
Der Positioniertisch kann im Baukastenprinzip in seiner jeweiligen Baugröße unkompliziert kombiniert werden.
Eigenschaften
| B : | 46 |
| D : | 26 |
| H : | 24 |
| L : | 175 |
| C : | 48 |
| F1 (N) : | 200 |
| H1 : | 20 |
| D3 : | 8 |
| H3 : | 23 |
| D2 : | M6x1 |
| L1 : | 120 |
| F2 (N) : | 200 |
| D1 : | 23 |
| H2 : | 27 |
| Gewicht ca. kg : | 0,324 |
| L2 : | 46 |
| D4 : | 4 |
| L3 : | 36 |
| L4 : | 12 |
| L5 : | 8,5 |
| L6 : | 23 |
| B1 : | 36 |
| H4 : | 14 |
| B2 : | 21 |
| H5 : | 6 |
| Mx (Nm) : | 3,6 |
| My (Nm) : | 3,6 |
| Mz (Nm) : | 3,6 |
| F3 (N) : | 200 |
Artikelvarianten
| Variante | B | D | H | L | C | F1 (N) | H1 | D3 | H3 | D2 | L1 | F2 (N) | D1 | H2 | Gewicht ca. kg | L2 | D4 | L3 | L4 | L5 | L6 | B1 | H4 | B2 | H5 | Mx (Nm) | My (Nm) | Mz (Nm) | F3 (N) | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 46 | 26 | 24 | 175 | 48 | 200 | 20 | 8 | 23 | M6x1 | 120 | 200 | 23 | 27 | 0,324 | 46 | 4 | 36 | 12 | 8,5 | 23 | 36 | 14 | 21 | 6 | 3,6 | 3,6 | 3,6 | 200 |
330,45 €
|
|
| 75 | 26 | 28 | 235 | 73 | 300 | 25 | 12 | 27 | M6x1 | 180 | 300 | 23 | 28,5 | 0,839 | 75 | 6 | 60 | 15 | 11 | 23 | 60 | 15,5 | 38 | 7 | 18 | 18 | 18 | 300 |
454,06 €
|
|
| 150 | 52 | 53 | 388 | 86 | 1000 | 50 | 25 | 52 | M16x2 | 290 | 1000 | 46 | 54 | 6,300 | 150 | 10 | 130 | 25 | 18 | 36 | 130 | 28 | 90 | 13 | 65 | 65 | 18 | 1000 |
857,22 €
|
