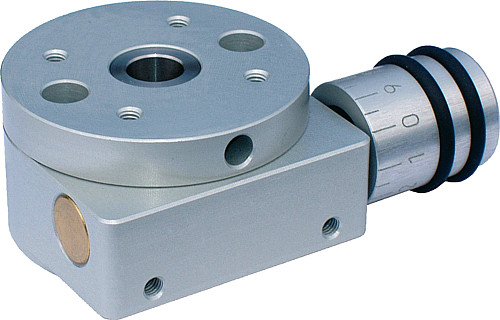

NLM 21160 Positionier Rundtische
Artikelnummer: 10126816
Hersteller: Norelem
Herstellerartikelnummer: 21160-08
Artikel ist in 3 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Werkstoff:
Grundkörper und Rundtisch Al-Legierung, eloxiert.
Spindel Stahl, einsatzgehärtet.
Spindellagerung Gleitlager, wartungsfrei.
Ausführung:
Radialspiel der Drehachse < 0,015 mm.
Axialspiel der Drehachse < 0,02 mm.
Wiederholgenauigkeit < 0,05°.
Spindel selbsthemmend.
Bestellbeispiel:
nlm 21160-08
Hinweis:
Der Verstellweg beträgt 360°, ohne Endanschlag.
Die Skaleneinteilung beträgt 10 Teilstriche.
Übersetzungsverhältnis:
21160-08 = 50:1
21160-12 = 55:1
21160-25 = 50:1
Der Positionier-Rundtisch kann im Baukastenprinzip in seiner Baugröße unkompliziert kombiniert werden.

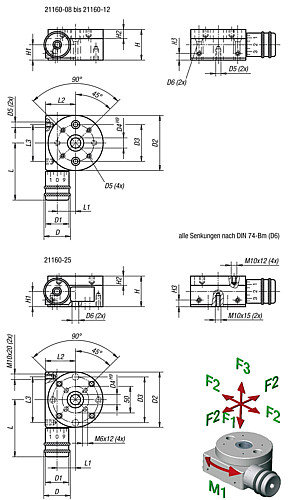

Eigenschaften
| D : | 26 |
| H : | 30 |
| L : | 56 |
| F1 (N) : | 500 |
| H1 : | 14 |
| D3 : | 36 |
| H3 : | 6 |
| D2 : | 54 |
| L1 : | 17 |
| F2 (N) : | 500 |
| D1 : | 23 |
| H2 : | 9 |
| Gewicht ca. kg : | 0,260 |
| L2 : | 29 |
| D4 : | 10 |
| L3 : | 36 |
| D5 : | M4x6 |
| D6 : | 4 |
| F3 (N) : | 200 |
| M1 Nm : | 3 |
Artikelvarianten
| Variante | D | H | L | F1 (N) | H1 | D3 | H3 | D2 | L1 | F2 (N) | D1 | H2 | Gewicht ca. kg | L2 | D4 | L3 | D5 | D6 | F3 (N) | M1 Nm | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 26 | 30 | 56 | 500 | 14 | 36 | 6 | 54 | 17 | 500 | 23 | 9 | 0,260 | 29 | 10 | 36 | M4x6 | 4 | 200 | 3 |
309,64 €
|
|
| 26 | 40 | 69 | 500 | 17,5 | 60 | 6 | 80 | 31 | 500 | 23 | 12 | 0,760 | 43 | 15 | 60 | M6x9 | 6 | 200 | 5 |
374,51 €
|
|
| 51 | 75 | 134 | 1000 | 35 | 130 | 12 | 150 | 53 | 1000 | 46 | 18 | 4,350 | 80 | 40 | 130 | - | 10,2 | 500 | 10 |
1.057,68 €
|
