NLM 21162 Schwenkwinkel
Artikelnummer: 10126819
Hersteller: Norelem
Herstellerartikelnummer: 21162-04
Artikel ist in 4 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
50,72 €
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Werkstoff:
Al-Legierung.
Ausführung:
gefräst und eloxiert.
Bestellbeispiel:
nlm 21162-04
Hinweis:

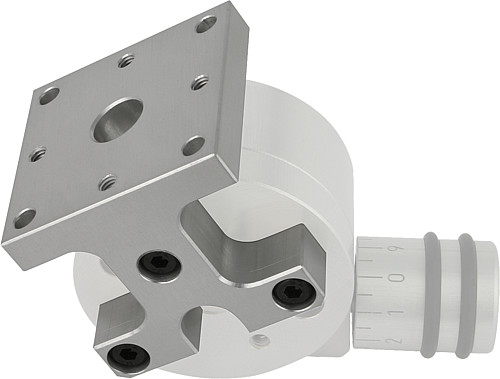

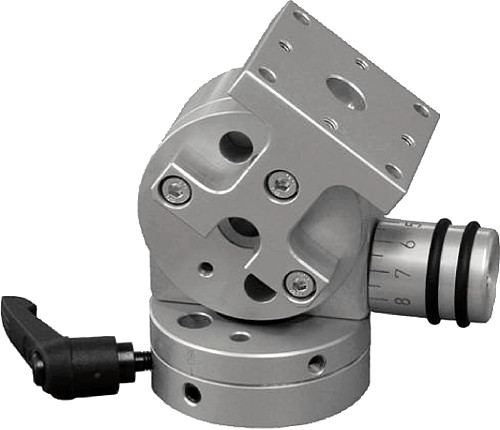

Der Schwenkwinkel wird auf dem Positionier-Rundtisch montiert und bietet somit erweiterte Montagemöglichkeiten.
Passend zu 21160 in der jeweiligen Baugröße.

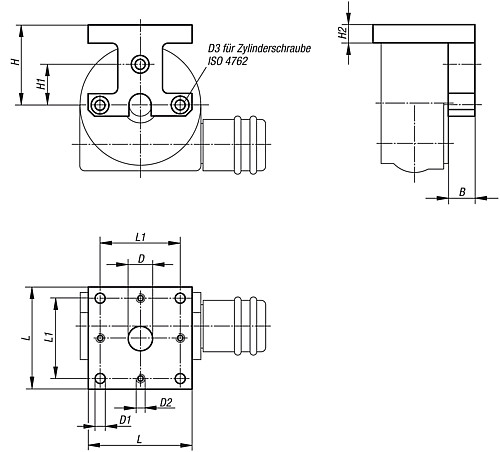

Eigenschaften
| B : | 7 |
| D : | 6 |
| H : | 22 |
| L : | 29 |
| H1 : | 11 |
| D3 : | M3 |
| D2 : | M3 |
| L1 : | 22 |
| D1 : | 3,3 |
| H2 : | 6 |
| Gewicht ca. kg : | 0,017 |
Artikelvarianten
| Variante | B | D | H | L | H1 | D3 | D2 | L1 | D1 | H2 | Gewicht ca. kg | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 7 | 6 | 22 | 29 | 11 | M3 | M3 | 22 | 3,3 | 6 | 0,017 |
50,72 €
|
|
| 12 | 11 | 36 | 46 | 18 | M4 | M4 | 36 | 4,5 | 8 | 0,064 |
57,60 €
|
|
| 20 | 16 | 51 | 75 | 30 | M6 | M6 | 60 | 6,5 | 10 | 0,237 |
80,68 €
|
|
| 25 | 40 | 98 | 150 | 65 | M10 | M10 | 130 | 11 | 20 | 1,746 |
175,01 €
|
