NLM 21404 Führungswagen kompakt
Artikelnummer: 10127712
Hersteller: Norelem
Herstellerartikelnummer: 21404-15106601
Artikel ist in 4 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.

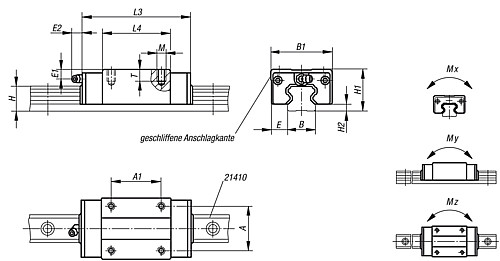

Beschreibung
Werkstoff:
Körper Vergütungsstahl.
Kugeln Wälzlagerstahl.
Umlenkstücke Kunststoff.
Ausführung:
blank.
Bestellbeispiel:
nlm 21404-15106601
Hinweis:
Führungswagen kompakt mit Kugelumlaufführung nach Genauigkeit N ohne Vorspannung (Z0). Mit beidseitiger Abschlussdichtung. 4-reihige Ausführung mit Rundbogenprofil. Die Laufbahnen der Profilschienen sind unter einem Winkel von 45° angeordnet und können somit Belastungen aus allen Richtungen aufnehmen.
Hohe Dynamikwerte: v = 5 m/s.
Einsatztemperatur im Dauerbetrieb max. 80 °C.
Auf Anfrage:
Verschiedene Genauigkeits- und Vorspannungsklassen lieferbar.
Eigenschaften
| Profil-Größe : | 15 |
| Tragzahlen dynamisch N : | 6850 |
| Tragzahlen statisch N : | 12700 |
| Mx (Nm) : | 70 |
| My (Nm) : | 50 |
| Mz (Nm) : | 50 |
| Schmierbohrung : | Ø3 |
Artikelvarianten
| Variante | Profil-Größe | Tragzahlen dynamisch N | Tragzahlen statisch N | Mx (Nm) | My (Nm) | Mz (Nm) | Schmierbohrung | Preis |
|---|---|---|---|---|---|---|---|---|
| 15 | 6850 | 12700 | 70 | 50 | 50 | �3 |
51,40 €
|
|
| 20 | 14500 | 25600 | 220 | 180 | 180 | M6x1 |
55,65 €
|
|
| 25 | 21400 | 40000 | 360 | 320 | 310 | M6x1 |
58,45 €
|
|
| 30 | 29800 | 54900 | 600 | 500 | 490 | M6x1 |
63,36 €
|
