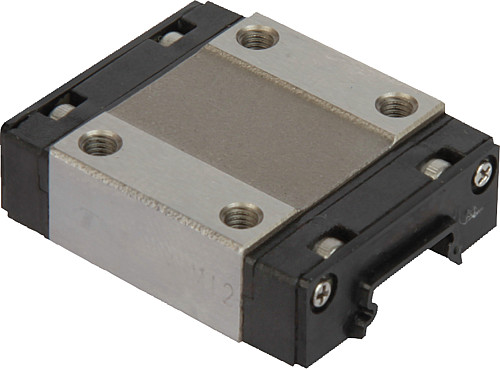

NLM 21420 Miniatur Führungswagen Edelstahl

Artikelnummer: 10127724
Hersteller: Norelem
Herstellerartikelnummer: 21420-07102301

Artikel ist in 4 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.

42,39 €

zzgl. Mwst. und Versandkosten

Waren- / Anfragekorb

Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.


Beschreibung

Werkstoff:
Körper Edelstahl 1.4034.
Kugeln Edelstahl 1.4034.
Umlemkstücke Kunststoff.

Ausführung:
blank.

Bestellbeispiel:
nlm 21420-07102301

Hinweis:
Standard Miniatur-Führungswagen mit Kugelumlaufführung nach Genauigkeit N ohne Vorspannung (Z0). Mit beidseitiger Abschlussdichtung.
4-Punkt-Kontakt Kugelumlaufsystem mit gleichen Lastwinkeln und 2 Kugelumläufen pro Laufwagen. Somit können Belastungen aus allen Richtungen gleichermaßen aufgenommen werden.

Max. Beschleunigung: 80 m/s².
Max. Verfahrgeschwindigkeit: 3 m/s.
Einsatztemperatur: -20 °C bis +80 °C.

Achtung:
Benutzen Sie stets die mitgelieferte Montageschiene, da sonst der Kugelhalt im Laufwagen nicht gewährleistet ist.

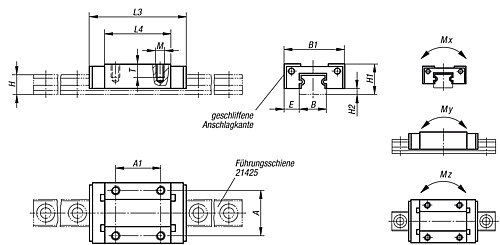

Eigenschaften

Ausführung : Standard
A : 12
B : 7
H : 4,7
M : M2
H1 : 8
E : 5
T : 2,5
H2 : 1,5
Gewicht ca. kg : 0,013
L3 : 23,5
L4 : 13,5
B1 : 17
Profil-Größe : 7
A1 : 8
Tragzahlen dynamisch N : 880
Tragzahlen statisch N : 1370
Mx (Nm) : 5,1
My (Nm) : 2,55
Mz (Nm) : 2,55


Artikelvarianten

Variante Ausführung A B H M H1 E T H2 Gewicht ca. kg L3 L4 B1 Profil-Größe A1 Tragzahlen dynamisch N Tragzahlen statisch N Mx (Nm) My (Nm) Mz (Nm) Preis
Standard 12 7 4,7 M2 8 5 2,5 1,5 0,013 23,5 13,5 17 7 8 880 1370 5,1 2,55 2,55
42,39 €
Standard 15 9 5,5 M3 10 5,5 3 2,2 0,018 31 20 20 9 10 1470 2250 10,4 5,1 5,1
48,28 €
Standard 20 12 7,5 M3 13 7,5 3,5 3 0,037 35 20,8 27 12 15 2665 4020 14,7 8,04 8,72
48,56 €
Standard 25 15 9,5 M3 16 8,5 4 4 0,069 43 25,7 32 15 20 4410 6570 30,2 16,5 17,9
49,12 €
