NLM 21500_AG Linearkugellager mit Kunststoffkäfig, geschlossen
Artikelnummer: 10126924
Hersteller: Norelem
Herstellerartikelnummer: 21500-1202
Artikel ist in 5 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Werkstoff:
Außenmantel Wälzlagerstahl.
Kunststoffkäfig.
Kugeln Stahl.
Hinweis:
Die Linearkugellager entsprechen der Serie 3 nach ISO 10285. Mit beidseitiger Dichtung. Die Linearkugellager sind mit einem Kunststoffkäfig ausgestattet. Dieser sorgt für einen leisen Lauf und hervorragende Laufeigenschaften. Bei Einsatztemperaturen über +80 °C empfehlen sich Linearkugellager mit Stahlkäfig. Die Sicherung der Linearkugellager erfolgt mit Sicherungsringen nach DIN 471/472.
Empfohlene Toleranzen:
Welle: h6
Gehäuse: H7
Linearkugellager mit beidseitiger Dichtung sollten vor dem Einbau gefettet werden.
Die angegebenen Tragzahlen gelten bei Einsatz von gehärteten und geschliffenen Wellen.
Temperaturbereich:
-20 °C bis +80 °C.

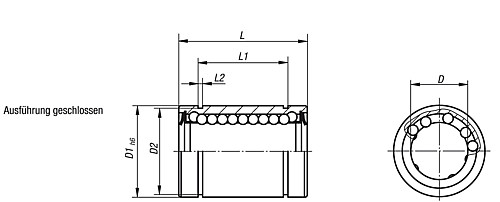

Eigenschaften
| Ausführung : | geschlossen |
| D : | 12 |
| L : | 32 -0,2 |
| D2 : | 21 |
| L1 : | 22,9 -0,2 |
| D1 : | 22 |
| Gewicht ca. kg : | 0,040 |
| L2 : | 1,3 |
| Tragzahlen dynamisch N : | 520 |
| Tragzahlen statisch N : | 800 |
Artikelvarianten
| Variante | Ausführung | D | L | D2 | L1 | D1 | Gewicht ca. kg | L2 | Tragzahlen dynamisch N | Tragzahlen statisch N | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|
| geschlossen | 12 | 32 -0,2 | 21 | 22,9 -0,2 | 22 | 0,040 | 1,3 | 520 | 800 |
14,32 €
|
|
| geschlossen | 16 | 36 -0,2 | 24,9 | 24,9 -0,2 | 26 | 0,060 | 1,3 | 590 | 910 |
17,31 €
|
|
| geschlossen | 20 | 45 -0,2 | 30,3 | 31,5 -0,2 | 32 | 0,090 | 1,6 | 880 | 1400 |
20,82 €
|
|
| geschlossen | 25 | 58 -0,3 | 37,5 | 44,1 -0,3 | 40 | 0,210 | 1,85 | 1000 | 1600 |
27,35 €
|
|
| geschlossen | 30 | 68 -0,3 | 44,5 | 52,1 -0,3 | 47 | 0,320 | 1,85 | 1600 | 2800 |
33,85 €
|
