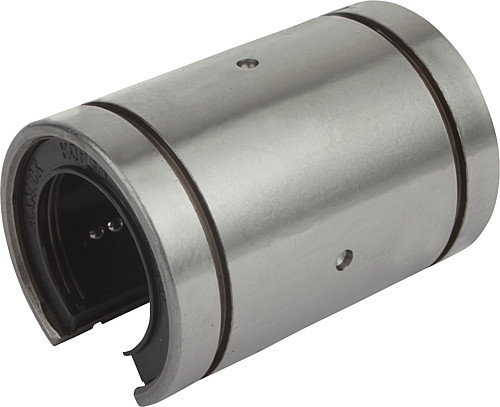

NLM 21500_AO Linearkugellager mit Kunststoffkäfig, offen
Artikelnummer: 10126932
Hersteller: Norelem
Herstellerartikelnummer: 21500-3012
Artikel ist in 4 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Die Linearkugellager entsprechen der Serie 3 nach ISO 10285. Mit beidseitiger Dichtung. Die Linearkugellager sind mit einem Kunststoffkäfig ausgestattet. Dieser sorgt für einen leisen Lauf und hervorragende Laufeigenschaften. Bei Einsatztemperaturen über +80 °C empfehlen sich Linearkugellager mit Stahlkäfig. Die Sicherung der Linearkugellager erfolgt mit Sicherungsringen nach DIN 471/472.
Linearkugellager mit beidseitiger Dichtung sollten vor dem Einbau gefettet werden.
Die angegebenen Tragzahlen gelten bei Einsatz von gehärteten und geschliffenen Wellen.
Empfohlene Toleranzen:
Welle: h6
Gehäuse: H7
Temperaturbereich:
-20 °C bis +80 °C.
Werkstoff:
Außenmantel Wälzlagerstahl.
Kunststoffkäfig.
Kugeln Stahl.

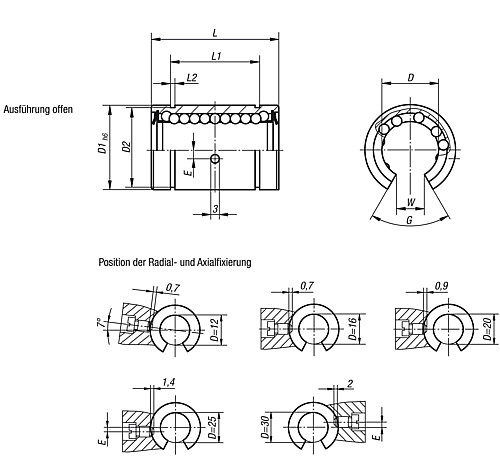

Eigenschaften
Ausführung : | offen |
D : | 30 |
L : | 68 -0,3 |
E : | 2 |
D2 : | 44,5 |
L1 : | 52,1 -0,3 |
G : | 50° |
D1 : | 47 |
Gewicht ca. kg : | 0,320 |
L2 : | 1,85 |
W : | 12,5 |
Tragzahlen dynamisch N : | 1600 |
Tragzahlen statisch N : | 2800 |
Artikelvarianten
Variante | Ausführung | D | L | E | D2 | L1 | G | D1 | Gewicht ca. kg | L2 | W | Tragzahlen dynamisch N | Tragzahlen statisch N | Preis |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
offen | 16 | 36 -0,2 | 0 | 24,9 | 24,9 -0,2 | 78° | 26 | 0,060 | 1,3 | 10 | 590 | 910 |
22,33 €
|
|
offen | 20 | 45 -0,2 | 0 | 30,3 | 31,5 -0,2 | 60° | 32 | 0,090 | 1,6 | 10 | 880 | 1400 |
26,32 €
|
|
offen | 25 | 58 -0,3 | 1,5 | 37,5 | 44,1 -0,3 | 60° | 40 | 0,210 | 1,85 | 12,5 | 1000 | 1600 |
34,61 €
|
|
offen | 30 | 68 -0,3 | 2 | 44,5 | 52,1 -0,3 | 50° | 47 | 0,320 | 1,85 | 12,5 | 1600 | 2800 |
43,13 €
|
