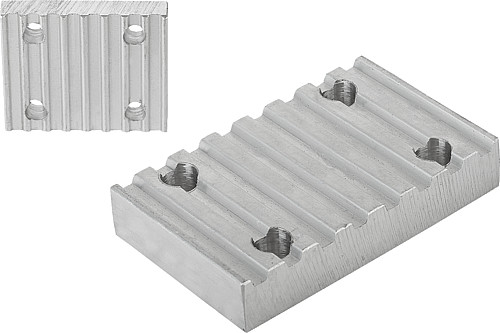

NLM 22012 Klemmplatten für Zahnriemen Profil T und AT
Artikelnummer: 10128413
Hersteller: Norelem
Herstellerartikelnummer: 22012-05101
Artikel ist in 12 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Werkstoff, Ausführung:
Aluminium, blank.
Bestellbeispiel:
nlm 22012-05101
Hinweis:

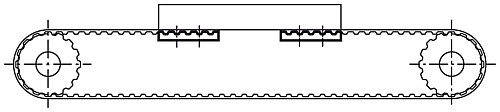

Klemmplatten werden als mechanische Fixierung der freien Riemenenden für zahlreiche Linearanwendungen genutzt. Die Klemmplatten müssen das passende Zahnprofil aufweisen um die Klemmkraft gleichmäßig auf das zu fixierende Riemenende zu übertragen. Für Standardanwendungen müssen mindestens 7 Riemenzähne pro Riemenende eingeschlossen sein.

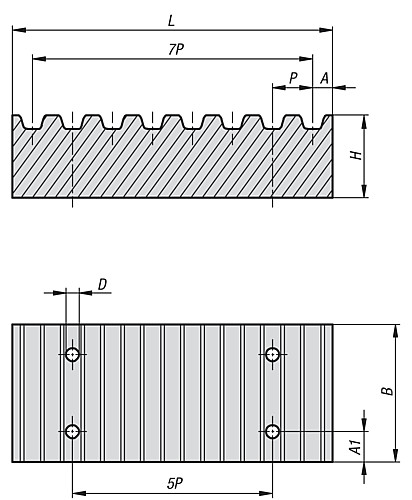

Eigenschaften
| Profil : | T5 |
| A : | 3,4 |
| B : | 29 |
| D : | 5,5 |
| H : | 8 |
| L : | 41,8 |
| P : | 5 |
| Gewicht ca. kg : | 0,025 |
| A1 : | 6 |
| Riemenbreite : | 10 |
Artikelvarianten
| Variante | Profil | A | B | D | H | L | P | Gewicht ca. kg | A1 | Riemenbreite | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|
| T5 | 3,4 | 29 | 5,5 | 8 | 41,8 | 5 | 0,025 | 6 | 10 |
11,58 €
|
|
| T5 | 3,4 | 35 | 5,5 | 8 | 41,8 | 5 | 0,03 | 6 | 16 |
10,84 €
|
|
| T5 | 3,4 | 44 | 5,5 | 8 | 41,8 | 5 | 0,036 | 6 | 25 |
11,70 €
|
|
| T10 | 5 | 41 | 9 | 15 | 80 | 10 | 0,115 | 8 | 16 |
15,91 €
|
|
| T10 | 5 | 50 | 9 | 15 | 80 | 10 | 0,14 | 8 | 25 |
18,75 €
|
|
| T10 | 5 | 57 | 9 | 15 | 80 | 10 | 0,16 | 8 | 32 |
20,36 €
|
|
| AT5 | 3,4 | 29 | 5,5 | 8 | 41,8 | 5 | 0,019 | 6 | 10 |
13,47 €
|
|
| AT5 | 3,4 | 35 | 5,5 | 8 | 41,8 | 5 | 0,024 | 6 | 16 |
14,03 €
|
|
| AT5 | 3,4 | 44 | 5,5 | 8 | 41,8 | 5 | 0,031 | 6 | 25 |
16,19 €
|
|
| AT10 | 5 | 41 | 9 | 15 | 80 | 10 | 0,11 | 8 | 16 |
18,69 €
|
|
| AT10 | 5 | 50 | 9 | 15 | 80 | 10 | 0,135 | 8 | 25 |
19,83 €
|
|
| AT10 | 5 | 57 | 9 | 15 | 80 | 10 | 0,155 | 8 | 32 |
26,72 €
|
