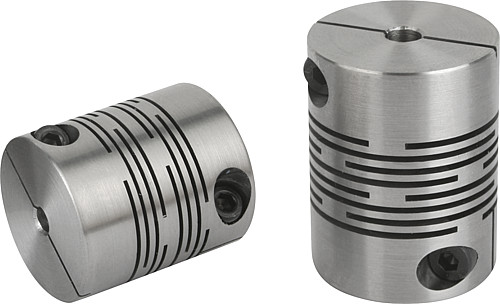

NLM 23010 Federstegkupplungen mit radialer Klemmnabe, Edelstahl
Artikelnummer: 10129904
Hersteller: Norelem
Herstellerartikelnummer: 23010-2016
Artikel ist in 8 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Spielfreie, drehsteife, biegeelastische und wartungsfreie Ganzmetallkupplung LE70183 zur Übertragung von winkelsynchronen Drehbewegungen. Die innovative Schlitzstruktur ermöglicht eine sehr gute axiale, radiale und winkelige Flexibilität bei geringen Rückstellkräften. Für Servomotoren bestens geeignet.
Temperaturbereich:
-50 °C bis +150 °C.
Montage:
Empfohlene Wellentoleranzen h7.
Auf Anfrage:

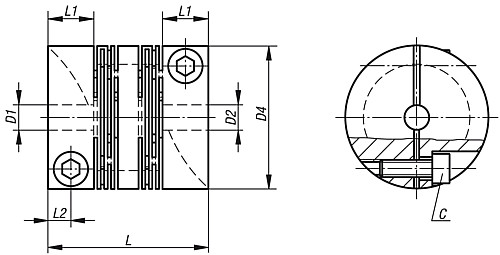

Gewünschte Nabenbohrungen D1 und D2 separat mit Toleranzklasse oder -feld.
Werkstoff, Ausführung:
Edelstahl 1.4305, blank.
Bestellbeispiel:
LE70183 23010-2016,
D1 = 2,5
D2 = 2,5
(Die Naben werden vorgebohrt geliefert).
Eigenschaften
| Profil-Größe : | 16 |
| max. Drehzahl U/min : | 10000 |
| Nennmoment Nm : | 6 |
| Trägheitsmoment (10^-3 kgm²) : | 0,0025 |
| Torsionssteife Nm/arcmin : | 0,23 |
| max. Wellenversatz axial ± : | 0,3 |
| max. Wellenversatz lateral : | 0,2 |
| axiale Federsteife N/mm : | 325 |
| laterale Federsteife N/mm : | 940 |
| max. Wellenversatz angular : | 1° |
Artikelvarianten
| Variante | Profil-Größe | Preis |
|---|---|---|
| 16 |
auf Anfrage
|
|
| 18 |
auf Anfrage
|
|
| 20 |
auf Anfrage
|
|
| 22 |
auf Anfrage
|
|
| 25 |
auf Anfrage
|
|
| 30 |
auf Anfrage
|
|
| 40 |
auf Anfrage
|
|
| 50 |
auf Anfrage
|
