NLM 26130 O Formlager
Artikelnummer: 10132516
Hersteller: Norelem
Herstellerartikelnummer: 26130-01201257
Artikel ist in 3 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Werkstoff, Ausführung:
Metallteile Stahl verzinkt, Festigkeit 5.6.
Elastomer Naturkautschuk, Härte mittel, 57° Shore A.
Bestellbeispiel:
nlm 26130-01201257
Hinweis:
O-Formlager verfügen über eine sehr weiche Federcharakteristik, auf Grund dessen werden sie auch als Niederfrequenzlager bezeichnet. Sie dienen der erschütterungsarmen Lagerung von Instrumenten, elektrischen Bauteilen sowie zur Befestigung von leichten Aggregaten und feinmechanischen Geräten.

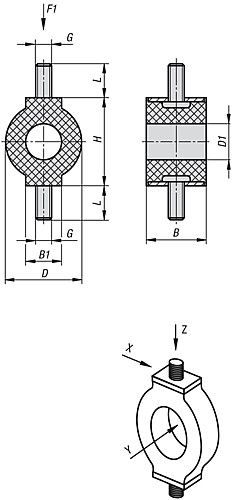

Die Federcharakteristik der O-Formlager nimmt in der Reihenfolge X, Y und Z zu. Die Hauptbelastungsrichtung ist die Längsachse der Gewindebolzen (Z-Richtung).
Temperaturbereich:
-30 °C bis +80 °C.
Eigenschaften
| B : | 9,5 |
| D : | 12,5 |
| H : | 12,5 |
| L : | 10 |
| F1 (N) : | 8 |
| G : | M4 |
| D1 : | 6 |
| Gewicht ca. g : | 6 |
| B1 : | 9,5 |
Artikelvarianten
| Variante | B | D | H | L | F1 (N) | G | D1 | Gewicht ca. g | B1 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|
| 9,5 | 12,5 | 12,5 | 10 | 8 | M4 | 6 | 6 | 9,5 |
2,09 €
|
|
| 13 | 14 | 17 | 10 | 18 | M4 | 6 | 7 | 6 |
2,27 €
|
|
| 20 | 25 | 30 | 10 | 55 | M5 | 12 | 18 | 12 |
3,43 €
|
