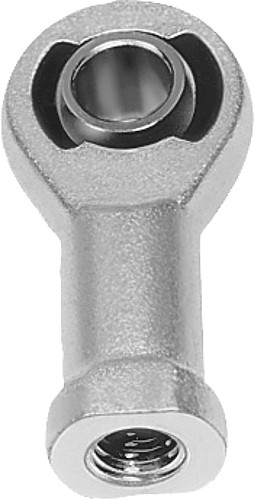

NLM 27628 Gelenkköpfe mit Gleitlagerung Innengewinde

Artikelnummer: 10134014
Hersteller: Norelem
Herstellerartikelnummer: 27628-05

Artikel ist in 22 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.

15,22 €

zzgl. Mwst. und Versandkosten

Waren- / Anfragekorb

Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.


Beschreibung

Werkstoff:
Gehäuse Größe (D) 5-12 Automatenstahl gedreht, ab Größe (D) 16 Vergütungsstahl geschmiedet. Gelenkkugel Wälzlagerstahl gehärtet, geschliffen und poliert. Lagerschale Automatenstahl mit eingeklebtem PTFE-Gewebe.

Ausführung:
verzinkt.

Bestellbeispiel:
nlm 27628-22

Hinweis:
Die Gleitlagerung der Gelenkköpfe ist wartungsfrei. Die Anschlussmaße entsprechen DIN 648 Formreihe KJ.

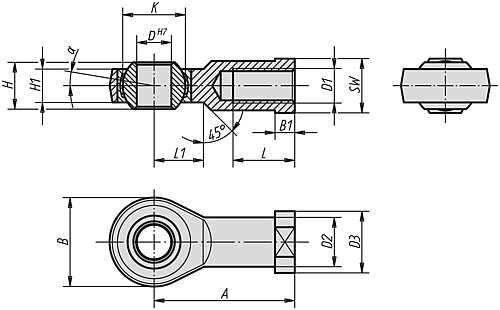

Eigenschaften

Ausführung : Rechtsgewinde
A : 27
B : 18
D : 5
H : 8
L : 10
H1 : 6
D3 : 11
D2 : 9
L1 : 10
D1 : M5
SW : 9
Gewicht ca. kg : 0,018
K : 11,11
Sortierung : 1
B1 : 4
Tragzahlen dynamisch kN : 7,5
Tragzahlen statisch kN : 8


Artikelvarianten

Variante Ausführung D D1 Preis
Rechtsgewinde 5 M5
15,22 €
Rechtsgewinde 6 M6
15,22 €
Rechtsgewinde 8 M8
17,05 €
Rechtsgewinde 10 M10
19,00 €
Rechtsgewinde 10 M10x1,25
20,00 €
Rechtsgewinde 12 M12
23,89 €
Rechtsgewinde 12 M12x1,25
25,16 €
Rechtsgewinde 16 M16
34,65 €
Rechtsgewinde 16 M16x1,5
36,47 €
Rechtsgewinde 20 M20x1,5
45,96 €
Rechtsgewinde 22 M22x1,5
51,98 €
Linksgewinde 5 M5
15,22 €
Linksgewinde 6 M6
15,22 €
Linksgewinde 8 M8
17,05 €
Linksgewinde 10 M10
19,00 €
Linksgewinde 10 M10x1,25
20,00 €
Linksgewinde 12 M12
23,89 €
Linksgewinde 12 M12x1,25
25,16 €
Linksgewinde 16 M16
34,65 €
Linksgewinde 16 M16x1,5
36,47 €
Linksgewinde 20 M20x1,5
45,96 €
Linksgewinde 22 M22x1,5
51,98 €
