NLM 27708 Kugel Verstellschrauben mit Kontermutter

Artikelnummer: 10134204
Hersteller: Norelem
Herstellerartikelnummer: 27708-1006

Artikel ist in 30 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.

65,31 €

zzgl. Mwst. und Versandkosten

Waren- / Anfragekorb

Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.


Beschreibung

Werkstoff:
Normalausführung 1.7225,
Edelstahlausführung 1.4305.

Ausführung:
Normalausführung galvanisch verzinkt, blau chromatiert.
Edelstahlausführung blank.

Bestellbeispiel:
nlm 27708-1006

Hinweis:

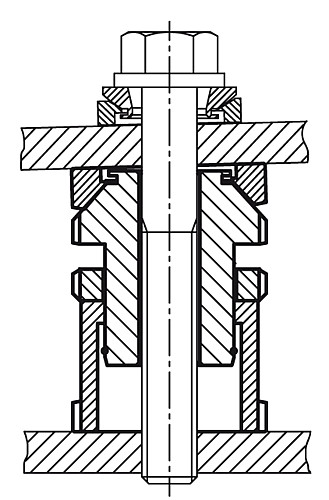

Die Kugel-Verstellschrauben finden dort Verwendung, wo es um die Aufstellung und das Ausrichten von Motoren, Aggregaten, Antriebs-
elementen und Fertigungsstraßen geht. Durch die Kugelausgleichsscheiben kann eine exakte Anlage bei der Montage von schrägen Auflageflächen bis zu einem Neigungswinkel von ca. 4° erfolgen. Dabei dient die Kontermutter zur Sicherung einer vorgegebenen Einstellung. Sie zeichnet sich durch ihren großen Verstellweg von 10 mm bis 39 mm aus.

Zubehör:
Kugel-Ausgleichs-Scheiben 07460

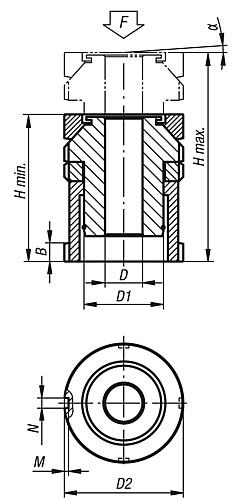

Eigenschaften

A : 4°
B : 5
Material : Stahl
D : 6,6
M : 2
D2 : 25
D1 : M15x1
Gewicht ca. kg : 0,095
für Schraube : M6
H min. : 40
H max. : 50
N : 4
F kN : 40


Artikelvarianten

Variante A B Material D M D2 D1 Gewicht ca. kg für Schraube H min. H max. N F kN Preis
4° 5 Stahl 6,6 2 25 M15x1 0,095 M6 40 50 4 40
65,31 €
4° 6 Stahl 6,6 2 32 M20x1 0,147 M6 49 63 4 65
72,36 €
4° 6 Stahl 9 2 32 M20x1 0,147 M8 49 63 4 65
72,36 €
4° 6 Stahl 11 2 32 M20x1 0,147 M10 49 63 4 65
72,36 €
4° 7 Stahl 11 2 45 M30x1,5 0,399 M10 61 79 5 120
81,18 €
4° 7 Stahl 13,5 2 45 M30x1,5 0,399 M12 61 79 5 120
81,18 €
4° 7 Stahl 17,5 2 45 M30x1,5 0,399 M16 61 79 5 120
81,18 €
4° 9 Stahl 17,5 2,5 58 M40x1,5 0,84 M16 79 102 6 210
99,87 €
4° 9 Stahl 22 2,5 58 M40x1,5 0,84 M20 79 102 6 210
99,87 €
4° 9 Stahl 26 2,5 58 M40x1,5 0,84 M24 79 102 6 210
99,87 €
4° 11 Stahl 22 2,5 70 M50x1,5 1,418 M20 94 123 6 330
132,56 €
4° 11 Stahl 26 2,5 70 M50x1,5 1,418 M24 94 123 6 330
132,56 €
4° 11 Stahl 33 2,5 70 M50x1,5 1,418 M30 94 123 6 330
132,56 €
4° 11 Stahl 26 3 80 M60x2 1,911 M24 105 144 7 495
181,59 €
4° 11 Stahl 33 3 80 M60x2 1,911 M30 105 144 7 495
181,59 €
4° 5 Edelstahl 6,6 2 25 M15x1 0,095 M6 40 50 4 27,1
72,65 €
4° 6 Edelstahl 6,6 2 32 M20x1 0,147 M6 49 63 4 43,4
81,72 €
4° 6 Edelstahl 9 2 32 M20x1 0,147 M8 49 63 4 43,4
81,72 €
4° 6 Edelstahl 11 2 32 M20x1 0,147 M10 49 63 4 43,4
79,42 €
4° 7 Edelstahl 11 2 45 M30x1,5 0,399 M10 61 79 5 84
90,80 €
4° 7 Edelstahl 13,5 2 45 M30x1,5 0,399 M12 61 79 5 84
90,80 €
4° 7 Edelstahl 17,5 2 45 M30x1,5 0,399 M16 61 79 5 84
90,80 €
4° 9 Edelstahl 17,5 2,5 58 M40x1,5 0,84 M16 79 102 6 148
119,55 €
4° 9 Edelstahl 22 2,5 58 M40x1,5 0,84 M20 79 102 6 148
119,55 €
4° 9 Edelstahl 26 2,5 58 M40x1,5 0,84 M24 79 102 6 148
119,55 €
4° 11 Edelstahl 22 2,5 70 M50x1,5 1,418 M20 94 123 6 225
187,35 €
4° 11 Edelstahl 26 2,5 70 M50x1,5 1,418 M24 94 123 6 225
187,35 €
4° 11 Edelstahl 33 2,5 70 M50x1,5 1,418 M30 94 123 6 225
187,35 €
4° 11 Edelstahl 26 3 80 M60x2 1,911 M24 105 144 7 323
258,77 €
4° 11 Edelstahl 33 3 80 M60x2 1,911 M30 105 144 7 323
258,77 €
