NLM 29026 Laschenklemmstücke, Kunststoff mit Außenverzahnung
Artikelnummer: 10137347
Hersteller: Norelem
Herstellerartikelnummer: 29026-18
Artikel ist in 2 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Werkstoff, Ausführung:
Thermoplast, schwarz. Zylinderschraube DIN 7984 und Sechskantmutter DIN 985, Stahl verzinkt.
Bestellbeispiel:
nlm 29026-18
Hinweis:

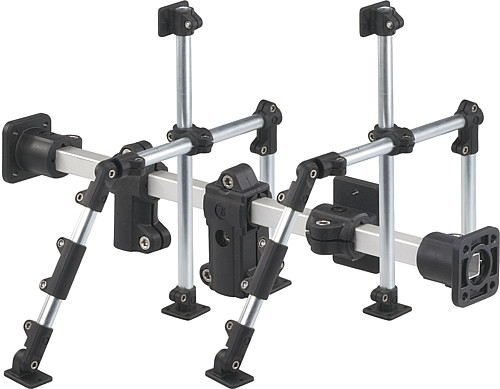

Laschenklemmstücke mit Außenverzahnung können mit Laschenklemmstücke mit Innenverzahnung (29024, 29028 oder 29030) zu einem Gelenkstück zusammengefügt werden.
Die Basisgröße für Rundrohre beträgt Ø18 mm bzw. Ø30 mm. Sollen kleinere Rohre geklemmt oder von Rund- auf Vierkantrohr umgestellt werden, so kann durch Reduzierhülsen 29042 das Entsprechende angepasst werden.
Auf Anfrage:
Kunststoffklemmhebel zur Befestigung.
Zubehör:
- Reduzierhülsen 29042
- Rund- und Vierkantrohre 29050
Eigenschaften
| A : | 18 |
| D : | 6,1 |
| H : | 5,9 |
| L : | 57,5 |
| R : | 34 |
| M : | 45 |
| C : | 9,9 |
| F : | 7,5 |
| E : | 25 |
| T : | M6-DIN 985 |
| P : | 21 |
| S : | M6x18 |
| G : | 26,5 |
| Gewicht ca. kg : | 0,028 |
| K : | 30 |
Artikelvarianten
| Variante | A | D | H | L | R | M | C | F | E | T | P | S | G | Gewicht ca. kg | K | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 18 | 6,1 | 5,9 | 57,5 | 34 | 45 | 9,9 | 7,5 | 25 | M6-DIN 985 | 21 | M6x18 | 26,5 | 0,028 | 30 |
1,58 €
|
|
| 30 | 8,1 | 6,5 | 88 | 52,5 | 68 | 16,5 | 11 | 40 | M8-DIN 985 | 28,5 | M8x25 | 41,5 | 0,087 | 45 |
3,17 €
|
