NLM 29036 Gelenkklemmstücke, Kunststoff ohne Verzahnung
Artikelnummer: 10137373
Hersteller: Norelem
Herstellerartikelnummer: 29036-18
Artikel ist in 2 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Werkstoff, Ausführung:
Thermoplast, schwarz. Zylinderschraube DIN 7984 und Sechskantmutter DIN 985, Stahl verzinkt.
Bestellbeispiel:
nlm 29036-18
Hinweis:

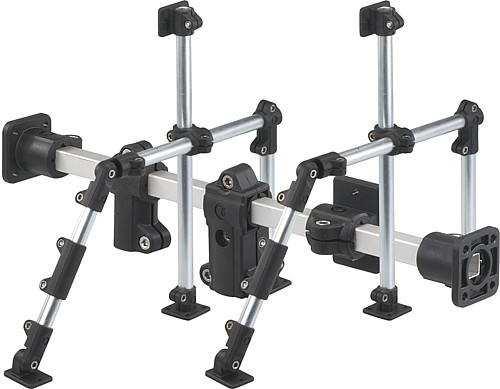

Gelenkklemmstücke sind um 180° stufenlos verstellbar.
Die Basisgröße für Rundrohre beträgt Ø18 mm bzw. Ø30 mm. Sollen kleinere Rohre geklemmt oder von Rund- auf Vierkantrohr umgestellt werden, so kann durch Reduzierhülsen 29042 das Entsprechende angepasst werden.
Auf Anfrage:
Kunststoffklemmhebel zur Befestigung.
Zubehör:
- Reduzierhülsen 29042
- Rund- und Vierkantrohre 29050
Eigenschaften
| A : | 18 |
| B : | 5,3 (2x) |
| D : | 25 |
| H : | 20 |
| L : | 65 |
| R : | 34 |
| C : | 30 |
| F : | 40 |
| E : | 26,5 |
| O : | 35 |
| P : | 21 |
| S : | M6x18 |
| G : | 50 |
| Gewicht ca. kg : | 0,055 |
| K : | - |
| N : | 5 |
Artikelvarianten
| Variante | A | B | D | H | L | R | C | F | E | O | P | S | G | Gewicht ca. kg | K | N | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 18 | 5,3 (2x) | 25 | 20 | 65 | 34 | 30 | 40 | 26,5 | 35 | 21 | M6x18 | 50 | 0,055 | - | 5 |
2,67 €
|
|
| 30 | 6,5 (4x) | 40 | 32,5 | 100,5 | 52,5 | 45 | 60 | 41,5 | 75 | 28,5 | M8x25 | 75 | 0,154 | 60 | 7,5 |
6,85 €
|
