NLM 33115 Schwenksysteme

Artikelnummer: 10137692
Hersteller: Norelem
Herstellerartikelnummer: 33115-200

Artikel ist in 4 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.

Beschreibung

Werkstoff:
Stahl.

Ausführung:
brüniert.

Bestellbeispiel:
nlm 33115-426

Hinweis:
Die Schwenksysteme sind abgestimmt auf die Messvorrichtungen 33140.
Messarme siehe 33150.

Montage:

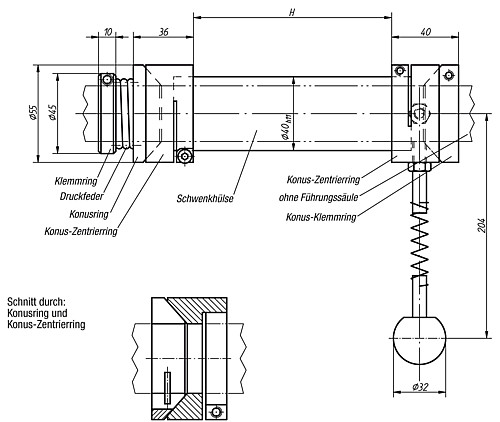

- Konus-Klemmring auf die Führungssäule aufsetzen und in gewünschter Position festklemmen.
- Konus-Zentrierring auf der Schwenkhülse befestigen und so einführen, dass der Konus-Zentrierring auf dem Konus-Klemmring aufliegt.
- Messarm auf der Schwenkhülse befestigen.
- Zweiter Konus-Zentrierring auf der Schwenkhülse befestigen.
- Konusring und Druckfeder einführen.
- Druckfeder mit Klemmring auf Block montieren, um ein Axialspiel zu verhindern.
- Grundsätzlich gilt: Alle Laufflächen schmieren.
