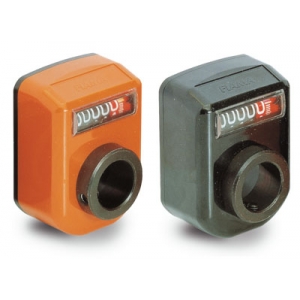

OP7 mechanische digitale Positionsanzeigen
Artikelnummer: 10224924
Hersteller: Fiama
Herstellerartikelnummer: OP7-A-1,00-DX-20-R
Artikel ist in 182 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Digitale Positionsanzeige LE70003 OP7 sind eine kostengünstige universelle Digitalanzeiger mit 5 Ziffern für das Einstellen und direkte Ablesen einer Verstellung (oder eines Winkels), auf einen Blick. Außerdem ist der Anzeigewert pro Spindelumdrehung (entsprechende Spindelsteigung) wählbar, wobei die verschiedenen Anzeigewerte durch ein Übersetzungsgetriebe realisiert werden. Der Positionsanzeiger OP7 hat eine kleinere und kompaktere Bauform ist aber perfekt austauschbar mit Anzeiger OP6. Die Positionsanzeiger zeichnen sich durch ihre sehr deutliche Anzeige mit Lupe für verbesserte Ablesbarkeit: Ziffernhöhe mm 7 aus. Sie besitzen eine Drehmomentabstützung und sind staubdicht durch präzise Schnapptechnik. Die Gesamthöhe von OP7 mit Flansch Adapter oder Schaftklemmflansche ist die selbe von OP6. Werkstoff, Ausführung: Gehäuse Polyamid 6, schlagfest. Hohlwelle Stahl, brüniert. Sichtfenster Kunststoff mit Lupe. Gewindestift Stahl, schwarz. Zahlenräder schwarz, Ziffern weiß. Bestellbeispiel: OP7-A-2,5-DX-20-R (Positionsanzeiger mit 2,5 mm Steigung, Komma an 1. Stelle von rechts, Einbaulage DX, Zählrichtung im Uhrzeigersinn steigend, Hohlwellen-Ø 20 H7 mm Farbe R orange) Auf Anfrage: – Edelstahl Antriebswelle – Axialdichtung (staubdicht) – wasserdicht – Vibrationsschutz Zubehör: – Reduzierhülse LE70063 K0412 – Zwischenplatte LE70063 K0413 – Montageplatte LE70063 K0414 Technische Daten: – Zählwerk bestehend aus 5 Dekaden + Feinablesung – Ziffernhöhe ca. 7 mm – Hohlwellen-Ø 25 H7 mm - - max. Drehzahl 900 Umdr/min – temperaturbeständig bis 80 °C – öl- und lösungsmittelbeständig – staubdicht - Schutzart IP64
EINBAULAGE (Ansicht) A für waagerechte Welle
EINBAULAGE (Ansicht) B für senkrechte Welle
Zählrichtung
DX rechts steigend
SX links steigend
Eigenschaften
| Form : | DX |
| Farbe : | orange |
| Einbaulage : | A |
| Anzeige nach einer Umdrehung : | 001,00 |
| max. Drehzahl U/min : | 150 |
| Kommastelle : | 2 |
| Hohlwelle (mm) : | 20 |
| Steigung (mm) : | 1 |
Artikelvarianten
| Variante | Form | Farbe | Einbaulage | Anzeige nach einer Umdrehung | Kommastelle | Preis |
|---|---|---|---|---|---|---|
| DX | orange | A | 001,00 | 2 |
59,27 €
|
|
| SX | orange | A | 001,00 | 2 |
59,27 €
|
|
| DX | orange | B | 001,00 | 2 |
59,27 €
|
|
| SX | orange | B | 001,00 | 2 |
59,27 €
|
|
| DX | orange | D | 001,00 | 2 |
59,27 €
|
|
| SX | orange | D | 001,00 | 2 |
59,27 €
|
|
| DX | orange | D | 001,00 | 2 |
59,27 €
|
|
| SX | orange | D | 001,00 | 2 |
59,27 €
|
|
| DX | orange | A | 0001,0 | 1 |
59,27 €
|
|
| SX | orange | A | 0001,0 | 1 |
59,27 €
|
|
| DX | orange | B | 0001,0 | 1 |
59,27 €
|
|
| SX | orange | B | 0001,0 | 1 |
59,27 €
|
|
| DX | orange | D | 0001,0 | 1 |
59,27 €
|
|
| SX | orange | D | 0001,0 | 1 |
59,27 €
|
|
| DX | orange | C | 0001,0 | 1 |
59,27 €
|
|
| SX | orange | C | 0001,0 | 1 |
59,27 €
|
|
| DX | orange | A | 0001,5 | 1 |
59,27 €
|
|
| SX | orange | A | 0001,5 | 1 |
59,27 €
|
|
| DX | orange | B | 0001,5 | 1 |
59,27 €
|
|
| SX | orange | B | 0001,5 | 1 |
59,27 €
|
|
| DX | orange | D | 0001,5 | 1 |
59,27 €
|
|
| SX | orange | D | 0001,5 | 1 |
59,27 €
|
|
| DX | orange | C | 0001,5 | 1 |
59,27 €
|
|
| SX | orange | C | 0001,5 | 1 |
59,27 €
|
|
| DX | orange | A | 0002,0 | 1 |
59,27 €
|
|
| SX | orange | A | 0002,0 | 1 |
59,27 €
|
|
| DX | orange | B | 0002,0 | 1 |
59,27 €
|
|
| SX | orange | B | 0002,0 | 1 |
59,27 €
|
|
| DX | orange | D | 0002,0 | 1 |
59,27 €
|
|
| SX | orange | D | 0002,0 | 1 |
59,27 €
|
|
| DX | orange | C | 0002,0 | 1 |
59,27 €
|
|
| SX | orange | C | 0002,0 | 1 |
59,27 €
|
|
| DX | orange | A | 0002,5 | 1 |
59,27 €
|
|
| SX | orange | A | 0002,5 | 1 |
59,27 €
|
|
| DX | orange | B | 0002,5 | 1 |
59,27 €
|
|
| SX | orange | B | 0002,5 | 1 |
59,27 €
|
|
| DX | orange | D | 0002,5 | 1 |
59,27 €
|
|
| SX | orange | D | 0002,5 | 1 |
59,27 €
|
|
| DX | orange | C | 0002,5 | 1 |
59,27 €
|
|
| SX | orange | C | 0002,5 | 1 |
59,27 €
|
|
| DX | orange | A | 0003,0 | 1 |
59,27 €
|
|
| DX | orange | A | 0003,0 | 1 |
59,27 €
|
|
| DX | orange | B | 0003,0 | 1 |
59,27 €
|
|
| SX | orange | B | 0003,0 | 1 |
59,27 €
|
|
| DX | orange | D | 0003,0 | 1 |
59,27 €
|
|
| SX | orange | D | 0003,0 | 1 |
59,27 €
|
|
| DX | orange | C | 0003,0 | 1 |
59,27 €
|
|
| SX | orange | C | 0003,0 | 1 |
59,27 €
|
|
| DX | orange | A | 0004,0 | 1 |
59,27 €
|
|
| SX | orange | A | 0004,0 | 1 |
59,27 €
|
|
| DX | orange | B | 0004,0 | 1 |
59,27 €
|
|
| SX | orange | B | 0004,0 | 1 |
59,27 €
|
|
| DX | orange | D | 0004,0 | 1 |
59,27 €
|
|
| SX | orange | D | 0004,0 | 1 |
59,27 €
|
|
| DX | orange | C | 0004,0 | 1 |
59,27 €
|
|
| SX | orange | C | 0004,0 | 1 |
59,27 €
|
|
| DX | orange | A | 0005,0 | 1 |
59,27 €
|
|
| SX | orange | A | 0005,0 | 1 |
59,27 €
|
|
| DX | orange | B | 0005,0 | 1 |
59,27 €
|
|
| SX | orange | B | 0005,0 | 1 |
59,27 €
|
|
| DX | orange | D | 0005,0 | 1 |
59,27 €
|
|
| SX | orange | D | 0005,0 | 1 |
59,27 €
|
|
| DX | orange | C | 0005,0 | 1 |
59,27 €
|
|
| SX | orange | C | 0005,0 | 1 |
59,27 €
|
|
| DX | orange | A | 0006,0 | 1 |
59,27 €
|
|
| SX | orange | A | 0006,0 | 1 |
59,27 €
|
|
| DX | orange | B | 0006,0 | 1 |
59,27 €
|
|
| SX | orange | B | 0006,0 | 1 |
59,27 €
|
|
| DX | orange | D | 0006,0 | 1 |
59,27 €
|
|
| SX | orange | D | 0006,0 | 1 |
59,27 €
|
|
| DX | orange | C | 0006,0 | 1 |
59,27 €
|
|
| SX | orange | C | 0006,0 | 1 |
59,27 €
|
|
| DX | orange | A | 0008,0 | 1 |
59,27 €
|
|
| SX | orange | A | 0008,0 | 1 |
59,27 €
|
|
| DX | orange | B | 0008,0 | 1 |
59,27 €
|
|
| SX | orange | B | 0008,0 | 1 |
59,27 €
|
|
| DX | orange | D | 0008,0 | 1 |
59,27 €
|
|
| SX | orange | D | 0008,0 | 1 |
59,27 €
|
|
| DX | orange | C | 0008,0 | 1 |
59,27 €
|
|
| SX | orange | C | 0008,0 | 1 |
59,27 €
|
|
| DX | orange | A | 0010,0 | 1 |
59,27 €
|
|
| SX | orange | A | 0010,0 | 1 |
59,27 €
|
|
| DX | orange | B | 0010,0 | 1 |
59,27 €
|
|
| SX | orange | B | 0010,0 | 1 |
59,27 €
|
|
| DX | orange | D | 0010,0 | 1 |
59,27 €
|
|
| SX | orange | D | 0010,0 | 1 |
59,27 €
|
|
| DX | orange | C | 0010,0 | 1 |
59,27 €
|
|
| SX | orange | C | 0010,0 | 1 |
59,27 €
|
|
| DX | schwarz | A | 001,00 | 2 |
59,27 €
|
|
| SX | schwarz | A | 001,00 | 2 |
59,27 €
|
|
| DX | schwarz | B | 001,00 | 2 |
59,27 €
|
|
| SX | schwarz | B | 001,00 | 2 |
59,27 €
|
|
| DX | schwarz | D | 001,00 | 2 |
59,27 €
|
|
| SX | schwarz | D | 001,00 | 2 |
59,27 €
|
|
| DX | schwarz | C | 001,00 | 2 |
59,27 €
|
|
| SX | schwarz | C | 001,00 | 2 |
59,27 €
|
|
| DX | schwarz | A | 0001,0 | 1 |
59,27 €
|
|
| SX | schwarz | A | 0001,0 | 1 |
59,27 €
|
|
| DX | schwarz | B | 0001,0 | 1 |
59,27 €
|
|
| SX | schwarz | B | 0001,0 | 1 |
59,27 €
|
