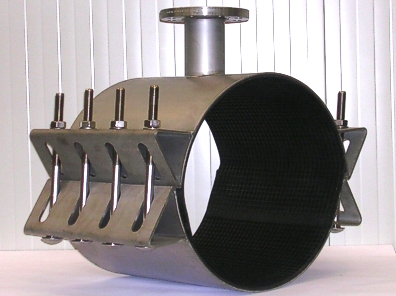

SST-EPDM-V4A Edelstahl-Anbohrschellen DN 80 bis 1000, geteilter Überschieber mit Flanschabgang DN 40 bis DN 300

Artikelnummer: 10230949
Hersteller: LE70032-Leschhorn
Herstellerartikelnummer: SST-88-110-DN40-BL300-EPDM-V4A

Artikel ist in 2022 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.

747,13 €

zzgl. Mwst. und Versandkosten

Waren- / Anfragekorb

Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.


Beschreibung

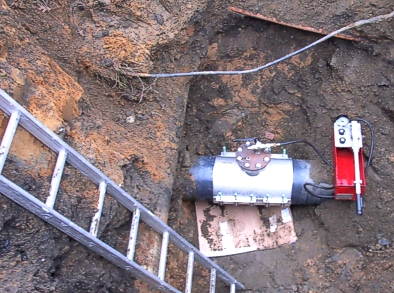

Anbohrschellen, oft auch Überschieber genannt, für Wasser-, Gas- und petrochemische Flüssigkeitsleitungen. Entsprechend der Bauart, zwei-, drei-, oder vierteilig hat die Anbohrschelle einen Toleranzbereich von ca. 20-40 mm und ist dadurch auf verschiedenen AZ, Stahl, GFK, PVC oder Gußrohren verwendbar. Bei den Baulängen kann man den Überschieber wählen zwischen den Längen 300 mm bis 1000 mm und bei den Flanschabgängen kann man wählen zwischen DN40 bis DN300. Andere Baulängen und Flanschabgänge der Anbohrschelle auf Anfrage. Die SST-Anbohrschelle ist für das Bohren unter Druck ausgelegt, Wasserdruck bis 20 bar und einem Gasdruck bis 6 bar. Das Vollständige umlaufende Dichtgummi erfüllt die bedeutenden Trinkwasser-Regelwerke aus Deutschland DVGW (KTW, W 270 und W 534), Großbritannien (WRAS) und Frankreich (ACS).

• Glatter Flansch DIN 2576 bzw. EN 1092-1 Typ 01 PN 10
• Gummi-Dichtung: EPDM, andere Materialien auf Anfrage
• Temperaturbeständigkeit: -20 °C bis +80 °C (kurzzeitig +120 °C)
• Material: 1.4401 (A2)
• Bolzen: Teflon beschichtet
• Oberfläche: gebeizt und passiviert

Hinweis:
Bei Anschluss von PE- und PVC-Rohren ist immer eine Stützhülse LS1-I zu verwenden.
PN 16-Flansche sind auf Anfrage erhältlich

Eigenschaften

Spannbereich (mm) : 088-110
Baulänge (mm) : 300
Spannbereich (Zoll) : 3
Nennweite (DN) : 80
Material : V4A
Druck Wasser max. (bar) : 16
Druck Gas max. (bar) : 4
Dichtung : EPDM
Flanschabgang (DN) : 40


Artikelvarianten

Variante Spannbereich (mm) Baulänge (mm) Nennweite (DN) Flanschabgang (DN) Preis
088-110 300 80 40
747,13 €
088-110 400 80 40
995,46 €
088-110 500 80 40
1.244,34 €
088-110 600 80 40
1.493,20 €
088-110 300 80 50
747,13 €
088-110 400 80 50
995,46 €
088-110 500 80 50
1.244,34 €
088-110 600 80 50
1.493,20 €
088-110 300 80 65
747,13 €
088-110 400 80 65
995,46 €
088-110 500 80 65
1.244,34 €
088-110 600 80 65
1.493,20 €
088-110 300 80 80
747,13 €
088-110 400 80 80
995,46 €
088-110 500 80 80
1.244,34 €
088-110 600 80 80
1.493,20 €
100-120 300 100 40
518,94 €
100-120 400 100 40
691,91 €
100-120 500 100 40
864,90 €
100-120 600 100 40
1.037,87 €
100-120 300 100 50
518,94 €
100-120 400 100 50
691,91 €
100-120 500 100 50
864,90 €
100-120 600 100 50
1.037,87 €
100-120 300 100 65
518,94 €
100-120 400 100 65
691,91 €
100-120 500 100 65
864,90 €
100-120 600 100 65
1.037,87 €
100-120 300 100 80
518,94 €
100-120 400 100 80
691,91 €
100-120 500 100 80
864,90 €
100-120 600 100 80
1.037,87 €
108-128 300 100 40
519,47 €
108-128 400 100 40
692,61 €
108-128 500 100 40
864,90 €
108-128 600 100 40
1.041,02 €
108-128 300 100 50
519,47 €
108-128 400 100 50
810,57 €
108-128 500 100 50
864,90 €
108-128 600 100 50
1.041,02 €
108-128 300 100 65
532,18 €
108-128 400 100 65
709,59 €
108-128 500 100 65
886,98 €
108-128 600 100 65
1.064,37 €
108-128 300 100 80
754,48 €
108-128 400 100 80
1.005,98 €
108-128 500 100 80
971,63 €
108-128 600 100 80
1.165,97 €
114-134 300 100 40
341,76 €
114-134 400 100 40
455,68 €
114-134 500 100 40
569,59 €
114-134 600 100 40
683,50 €
114-134 300 100 50
341,76 €
114-134 400 100 50
455,68 €
114-134 500 100 50
569,59 €
114-134 600 100 50
683,50 €
114-134 300 100 65
347,01 €
114-134 400 100 65
462,68 €
114-134 500 100 65
578,36 €
114-134 600 100 65
694,02 €
114-134 300 100 80
352,27 €
114-134 400 100 80
469,69 €
114-134 500 100 80
587,12 €
114-134 600 100 80
704,53 €
120-140 300 100 40
290,49 €
120-140 400 100 40
387,31 €
120-140 500 100 40
484,15 €
120-140 600 100 40
580,98 €
120-140 300 100 50
294,43 €
120-140 400 100 50
392,58 €
120-140 500 100 50
490,72 €
120-140 600 100 50
588,87 €
120-140 300 100 65
298,37 €
120-140 400 100 65
397,83 €
120-140 500 100 65
497,30 €
120-140 600 100 65
596,75 €
120-140 300 100 80
302,32 €
120-140 400 100 80
403,10 €
120-140 500 100 80
503,87 €
120-140 600 100 80
604,63 €
130-150 300 100 40
677,02 €
130-150 400 100 40
902,67 €
130-150 500 100 40
1.127,79 €
130-150 600 100 40
1.353,33 €
130-150 300 100 50
677,02 €
130-150 400 100 50
902,67 €
130-150 500 100 50
1.127,79 €
130-150 600 100 50
1.353,33 €
130-150 300 100 65
684,90 €
130-150 400 100 65
913,18 €
130-150 500 100 65
1.141,46 €
130-150 600 100 65
1.369,79 €
130-150 300 100 80
684,90 €
130-150 400 100 80
913,18 €
130-150 500 100 80
1.141,46 €
130-150 600 100 80
1.369,79 €
133-153 300 125 40
525,58 €
133-153 400 125 40
700,74 €
133-153 500 125 40
875,94 €
133-153 600 125 40
1.051,12 €

Es werden nicht alle Varianten angezeigt.
Bitte benutzen Sie den Variantenfinder, um die passende Variante zu finden oder klicken Sie hier, um weitere 100 Varianten zu laden.
