02 Elemente für den Werkzeugbau

  • auf Anfrage
    Ausführungen

    DIN 9845 Schneidbuchsen Form A oder Fom B

    HSS Hochleistungs-Schnellstahl gehärtet und angelassen
    HSS 62 ± 2 HRC / HWS 60 ± 2 HRC
    Bohrung d1 geschliffen ISO Toleranz H8
    Außen-Ø d2 geschliffen ISO Toleranz n6
    Zentrieransatz geschliffen
    Material: HSS

    Ausführung:

  • auf Anfrage
    Ausführungen

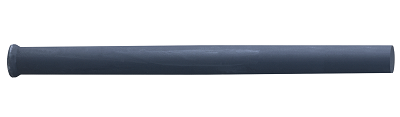

    DIN 1530 Auswerferstift Form A

    Auswerferstift DIN 1530 A / ähnlich DIN ISO 6751
    Material: Warmarbeitsstahl 1.2343, 1.2344 oder ähnlich.
    Anlassbeständigkeit min. 600 °C.

    Zylindrischer Kopf warm angestaucht, Schaft feinstgeschliffen und nirtriert; g6.
    badnitriert ...

  • auf Anfrage
    Ausführungen

    DIN 1530 Auswerferstift Form AH gehärtet

    DIN 1530 Auswerferstift Form AH - gehärtet, DIN 1530 Teil 1, ähnlich DIN ISO 6751

    Material: WS: Legierter Kaltarbeitsstahl 1.2210, 1.2067 oder ähnlich

    Oberfläche: Zylindrischer Kopf warm angestaucht, Schaft gehärtet, angelassen und f...

  • auf Anfrage
    Ausführungen

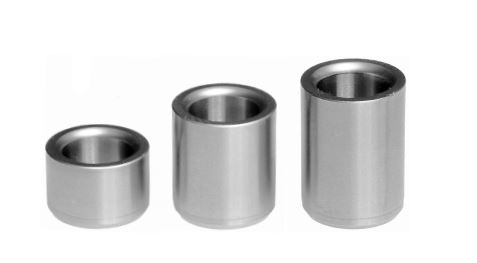

    DIN 9845 Stempelführungsbuchsen Form C

    Härte: HRC 62 + 2

    Ausführung: Aus Spezialstahl hergestellt, gehärtet, innen und aussen toleranzhaltig geschliffen.

    Abstufung der Bohrung:
    d1 bis 15 um 0,1 mm, ab 15 um 0,5mm.
    Zwischenmasse werden gegen Aufpreis geliefert:

  • auf Anfrage
    Ausführungen

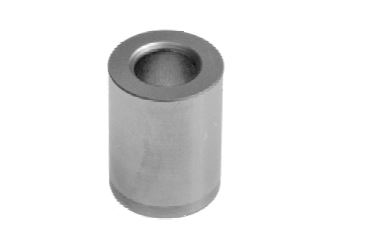

    ISO 8978 Stempelführungsbuchsen

    Werkstoff: Einsatzstahl

    Ausführung: gehärtet und angelassen, innen und aussen toleranzhaltig geschliffen.

    Härte: 62 HRC +2

    Abstufung der Bohrung:
    bis d 16,6mm und D 25mm = 0,1mm
    ab d 15,0mm und D 32mm = 0,5mm

*zzgl. Mwst. und Versandkosten
