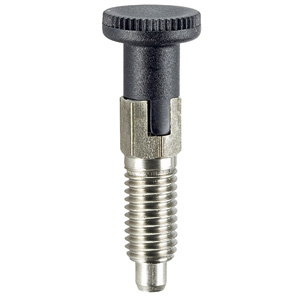

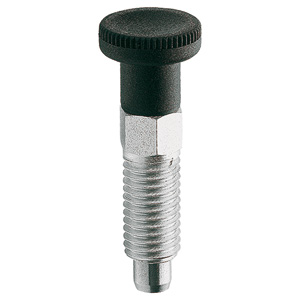

EH 22120 Rastbolzen einfache Ausführung
Artikelnummer: 10205629
Hersteller: Halder
Herstellerartikelnummer: 22120.0723
Artikel ist in 30 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Rastbolzen LE70005 einfache Ausführung mit sehr kleinen Baumaßen. Einsatz beschränkt sich auf Anwendungsfälle, für die keine präzise Positionierung erforderlich ist. Temperatureinsatzbereich von - 30 °C bis + 80 °C, Ausführung mit Zugring bis max. 250 °C (Bild 1). Kontermuttern sind getrennt zu bestellen.
Werkstoffe:
Hülse: Stahl, galvanisch verzinkt, rostfreier Stahl 1.4305 Raststift: rostfreier Stahl 1.4305
Zugring: rostfreier Stahl 1.4310 Knopf: Thermoplast PA 6, schwarz Matt, Nicht demontierbar Kontermutter: Stahl, galvanisch verzinkt, rostfreier Stahl 1.4305
Eigenschaften
| .d2 : | M6 |
| .l3 : | - |
| .d3 : | 14 |
| .e : | 6,9 |
| .l2 (mm) : | - |
| .d4 : | - |
| .l5 (mm) : | 12 |
| .l8 : | 10 |
| SW : | 6 |
| .l6 (mm) : | 4,5 |
| .l7 : | - |
| Federkraft F1 N~ : | 3 |
| Federkraft F2 N~ : | 12 |
| Gewicht (g) : | 3,2 |
| .l1 ~ : | 34 |
| .d1 h9 : | 3 |
| .l4 = s min. : | 3,5 |
| Anzugsdrehmoment max. Nm : | 2 |
Artikelvarianten
| Variante | SW | .d1 h9 | Preis |
|---|---|---|---|
| 6 | 3 |
3,75 €
|
|
| 6 | 4 |
4,02 €
|
|
| 8 | 5 |
4,23 €
|
|
| 10 | 6 |
4,50 €
|
|
| 12 | 8 |
4,79 €
|
|
| 6 | 3 |
3,87 €
|
|
| 6 | 4 |
4,07 €
|
|
| 8 | 5 |
4,56 €
|
|
| 10 | 6 |
4,90 €
|
|
| 12 | 8 |
5,87 €
|
|
| 6 | 3 |
3,90 €
|
|
| 6 | 4 |
4,11 €
|
|
| 8 | 5 |
4,61 €
|
|
| 10 | 6 |
4,94 €
|
|
| 12 | 8 |
5,84 €
|
|
| 6 | 3 |
4,06 €
|
|
| 6 | 4 |
4,20 €
|
|
| 8 | 5 |
4,43 €
|
|
| 10 | 6 |
4,92 €
|
|
| 12 | 8 |
5,30 €
|
|
| 6 | 3 |
4,08 €
|
|
| 6 | 4 |
4,24 €
|
|
| 8 | 5 |
4,92 €
|
|
| 10 | 6 |
5,31 €
|
|
| 12 | 8 |
6,29 €
|
|
| 6 | 3 |
4,12 €
|
|
| 6 | 4 |
4,29 €
|
|
| 8 | 5 |
4,96 €
|
|
| 10 | 6 |
5,33 €
|
|
| 12 | 8 |
6,20 €
|
