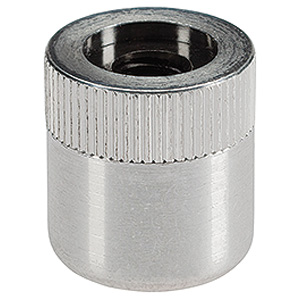

EH 22150 Seitendruckstücke glatt, ohne Abdichtung mit Innengewinde
Artikelnummer: 10212620
Hersteller: Halder
Herstellerartikelnummer: 22150.1020
Artikel ist in 9 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung

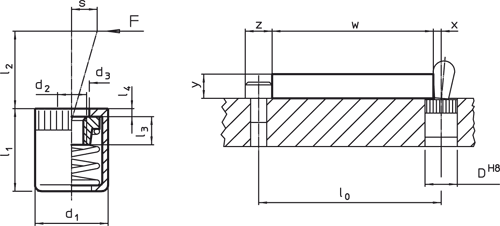

Werkstoff: Hülse: Aluminium Feder: Federstahldraht Gewindescheibe: Stahl, brüniert Kennzeichnung: Ausführung leichte Federkraft = Feder aus rostfreiem Stahl Ausführung Standard-Federkraft = Feder aus Stahl, brüniert Ausführung starke Federkraft = Feder aus Stahl, galvanisch verzinkt Hinweis: Verwendung zum Positionieren und Andrücken. In die Gewindescheibe können individuelle Stifte eingeschraubt werden. Montage durch Einpressen. Temperatureinsatzbereich bis max. 250 °C. Formel zum Berechnen des Achsabstands für die Montagebohrung: l0 = z/2 + w + x l0 = Achsabstand, y = Werkstückhöhe, w = Werkstücklänge, x = Koordinatenmaß, z = Anschlagdurchmesser. Berechnung Maß x für Werkstücke die größer sind als l2 - d2/2: x = d2/2 - s Berechnung Maß x für Werkstücke die kleiner sind als l2 - d2/2: x = d2/2 - s - [(l2 - d2/2 - y) * 0,123]
Ausführung leichte Federkraft = Feder aus rostfreiem Stahl Ausführung Standard-Federkraft = Feder aus Stahl, brüniert Ausführung starke Federkraft = Feder aus Stahl, galvanisch verzinkt
Eigenschaften
| .d2 : | M4 |
| .l1 : | 12 |
| .d1 : | 10 |
| .l3 : | 4,5 |
| .d3 : | 6,3 |
| .l2 (mm) : | 4 |
| .s : | 1,6 |
| .l4 : | 1,5 |
| Gewicht (g) : | 1,8 |
| Federkraft F max. : | 20 |
Artikelvarianten
| Variante | .d2 | .d1 | Federkraft F max. | Preis |
|---|---|---|---|---|
| M4 | 10 | 20 |
4,81 €
|
|
| M4 | 10 | 50 |
4,81 €
|
|
| M4 | 10 | 100 |
4,81 €
|
|
| M4 | 10 | 40 |
5,13 €
|
|
| M4 | 10 | 75 |
5,13 €
|
|
| M4 | 10 | 150 |
5,13 €
|
|
| M6 | 16 | 100 |
6,12 €
|
|
| M6 | 16 | 200 |
6,12 €
|
|
| M6 | 16 | 300 |
6,12 €
|
