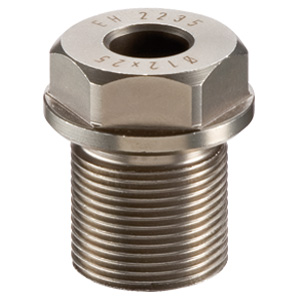

EH 22350 Aufnahmebuchsen für Kugeltragbolzen
Artikelnummer: 10211304
Hersteller: Halder
Herstellerartikelnummer: 22350.0900
Artikel ist in 15 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
29,20 €
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Werkstoff: rostfreier Stahl 1.4542, ausscheidungsgehärtet Hinweis: Die Aufnahmebuchsen sind eine sichere und schnelle Aufnahmemöglichkeit für Kugel tragbolzen EH 22350. Eigenschaften: -einfacher und prozesssicherer Einbau -einbaubar in unterschiedliche Trägermaterialien -bei dünnwandigen Teilen und z.B. bei Sacklöchern verwendbar -korrosionsbeständig -verschleißarm.
Eigenschaften
| .d2 : | M16 x 1,5 |
| .l1 : | 27,5 |
| .l2 (mm) : | 20 |
| SW : | 19 |

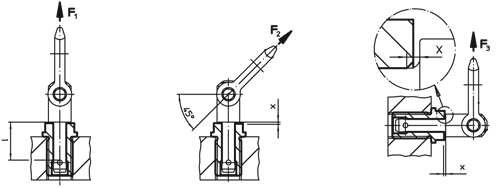

| F1 kN : | 1,5 |
| F2 kN : | 1,2 |
| F3 kN : | 0,5 |
| Gewicht (g) : | 32 |
| .x : | 1,5 |
| Anzugsmoment max. Nm : | 90 |
| .d1 H11 : | 8 |
| für Nennlänge l : | 10 |
| .d3 -0,2 : | 24 |
| .d4 +0,3 : | 9,8 |
| für Kugeltragbolzen : | 22350.0601 / .0701 |
Artikelvarianten
| Variante | .d2 | .d1 H11 | für Nennlänge l | Preis |
|---|---|---|---|---|
| M16 x 1,5 | 8 | 10 |
29,20 €
|
|
| M16 x 1,5 | 8 | 15 |
30,16 €
|
|
| M16 | 8 | 25 |
31,59 €
|
|
| M16 | 8 | 35 |
33,38 €
|
|
| M20 x 1,5 | 10 | 15 |
33,75 €
|
|
| M20 x 1,5 | 10 | 25 |
34,36 €
|
|
| M20 | 10 | 35 |
36,52 €
|
|
| M20 | 10 | 50 |
39,93 €
|
|
| M24 x 1,5 | 12 | 15 |
36,25 €
|
|
| M24 x 1,5 | 12 | 25 |
37,84 €
|
|
| M24 | 12 | 35 |
40,59 €
|
|
| M24 | 12 | 50 |
45,32 €
|
|
| M30 x 2 | 16 | 25 |
42,70 €
|
|
| M30 | 16 | 50 |
49,53 €
|
|
| M30 | 16 | 75 |
58,46 €
|
