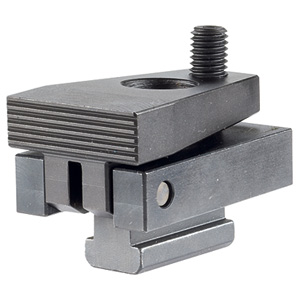

EH 23210 Niederzugspanner ohne Hebel
Artikelnummer: 10208446
Hersteller: Halder
Herstellerartikelnummer: 23210.0521
Artikel ist in 6 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
147,47 €
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung

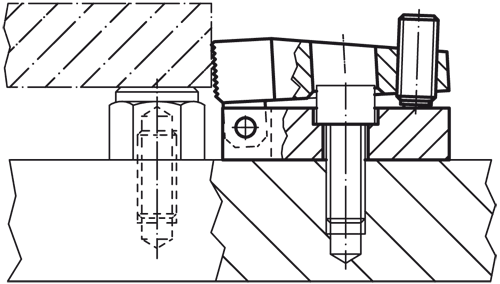

Werkstoff: Stahl, einsatzgehärtet brüniert, geschliffen Hinweis: Durch Anziehen der Kugeldruckschraube wird das Werkstück gleichzeitig an Festanschläge und auf Auflagen niedergezogen. Das günstige Hebelverhältnis ermöglicht hohe horizontale Spannkräfte. mit Muttern für T-Nuten EH 23010. / EH 23020. (DIN 508) auch in anderen Nutenmaßen einsetzbar.
Eigenschaften

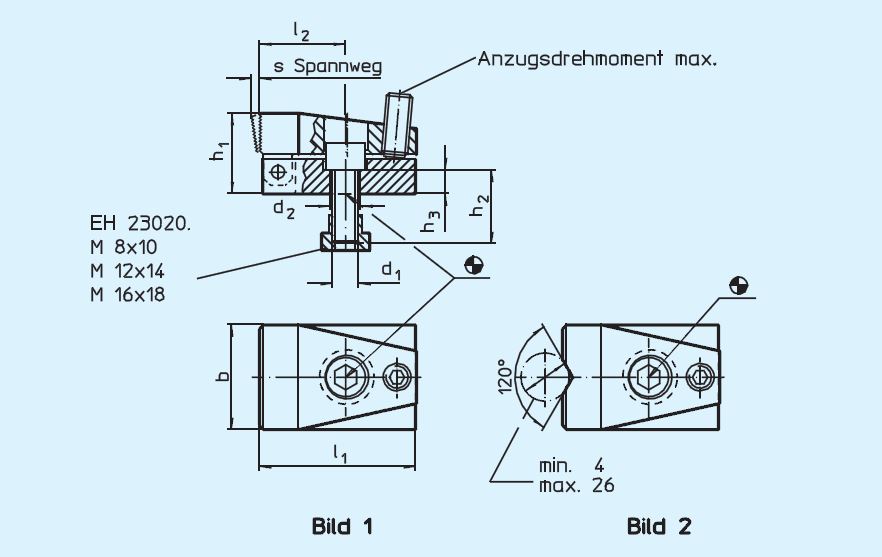

| Ausführung : | mit ebener Spannbacke |
| .d2 : | 12,5 |
| .l1 : | 72 |
| .d1 : | M12 |
| .l2 (mm) : | 40 |
| .h1 : | 37 |
| .h2 : | 30 |
| .h3 : | 11 |
| .s : | 4 |
| Gewicht (g) : | 831 |
| Anzugsdrehmoment max. Nm : | 9 |
| .b : | 48 |
| Nutenmaß : | 14 |
| Spannkraft horizontal kN max. : | 15 |
Artikelvarianten
| Variante | Ausführung | .d1 | Nutenmaß | Preis |
|---|---|---|---|---|
| mit ebener Spannbacke | M12 | 14 |
147,47 €
|
|
| mit Prismen-Spannbacke | M12 | 14 |
147,47 €
|
|
| mit ebener Spannbacke | M16 | 18 |
179,25 €
|
|
| mit Prismen-Spannbacke | M16 | 18 |
179,25 €
|
|
| mit ebener Spannbacke | M8 | 10 |
125,65 €
|
|
| mit Prismen-Spannbacke | M8 | 10 |
125,65 €
|
