EH 25050 Welle-Nabe-Spannsätze ohne Kontersechskant
Artikelnummer: 10205872
Hersteller: Halder
Herstellerartikelnummer: 25050.0005
Artikel ist in 22 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung

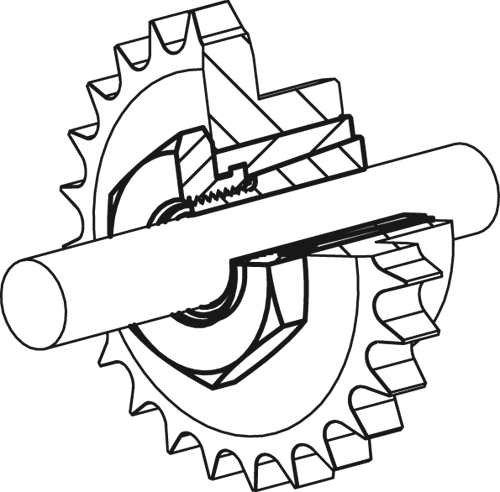

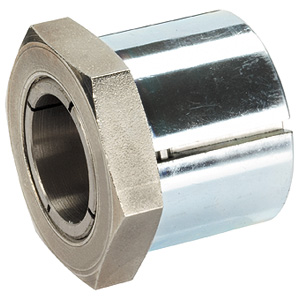

Beim LE70005 25050 handelt es sich hierbei um einen selbstzentrierenden und spielfreien Welle-Nabe-Spannsatz in korrosionsgeschützter Ausführung mit einem Außensechskant. mit den Spannsätzen können alle Welle-Nabe-Verbindungen von Maschinenelementen, wie Kettenräder, Zahnräder, Riemenscheiben, Nocken, Hebel etc., einfach und kostengünstig hergestellt werden. Montageanleitung, Einbaubeispiele und Technische Daten siehe folgende Seiten. TA = Anzugsdrehmoment der Mutter M = Übertragbares Drehmoment, Fa = Übertragbare Axialbelastung, pW = Flächenpressung Welle, pN = Flächenpressung Nabe. Die Rundlaufgenauigkeit der Welle-Nabe-Spannsätze beträgt 0,03 mm.
Werkstoff: Innenteil: Stahl, vernickelt Außenteil: Stahl, galvanisch verzinkt Mutter: Stahl, vernickelt
Eigenschaften

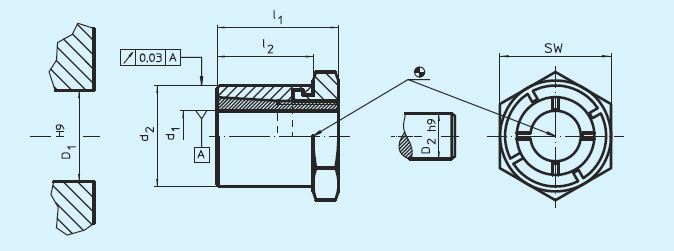

| .d2 : | 14 |
| .l1 : | 19 |
| .d1 : | 5 |
| .l2 (mm) : | 15 |
| SW : | 14 |
| Gewicht (g) : | 20 |
| TA max. Nm : | 9,9 |
| M max. Nm : | 10,1 |
| Fa max. kN : | 4 |
| .pW max. N/mm² : | 264 |
| .pN max. N/mm² : | 96 |
Artikelvarianten
| Variante | .d2 | .d1 | Preis |
|---|---|---|---|
| 14 | 5 |
17,78 €
|
|
| 14 | 6 |
17,51 €
|
|
| 16 | 8 |
18,16 €
|
|
| 20 | 9 |
18,89 €
|
|
| 20 | 10 |
19,37 €
|
|
| 22 | 11 |
20,52 €
|
|
| 22 | 12 |
20,99 €
|
|
| 26 | 14 |
22,84 €
|
|
| 26 | 15 |
22,84 €
|
|
| 26 | 16 |
22,30 €
|
|
| 35 | 18 |
24,95 €
|
|
| 35 | 19 |
24,29 €
|
|
| 35 | 20 |
24,95 €
|
|
| 42 | 22 |
27,45 €
|
|
| 42 | 24 |
27,45 €
|
|
| 42 | 25 |
27,45 €
|
|
| 47 | 28 |
31,53 €
|
|
| 47 | 30 |
32,25 €
|
|
| 55 | 32 |
38,37 €
|
|
| 55 | 35 |
38,37 €
|
|
| 62 | 38 |
50,05 €
|
|
| 62 | 40 |
50,05 €
|
