GN 187.5 Edelstahl Rastköpfe
Artikelnummer: 10272348
Hersteller: Ganter
Herstellerartikelnummer: 187.5-27-60-C-NI
Artikel ist in 30 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
| Staffelpreise | |
|---|---|
| ab Menge | Preis |
| 1 | 24,56 € |
| 18 | 22,14 € |
| 25 | 19,71 € |
| 32 | 17,29 € |
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung

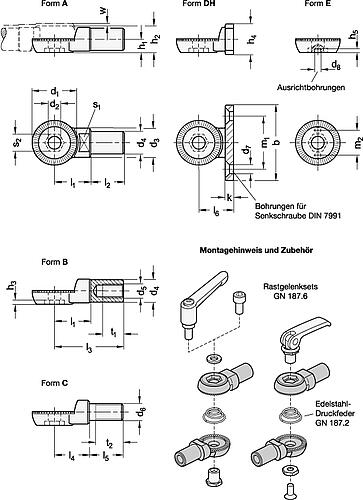

Edelstahl-Rastköpfe GN 187.5 lassen sich in Kombination mit Rastgelenksets GN 187.6 zu Rastgelenken aufbauen. Damit können z. B. Griffstangen und Halterohre oder Ablagen und Halterungen zueinander in definierten Winkeln verstellt und formschlüssig verbunden werden. Die Winkellage der Verzahnung ist auf die Anschlusselemente ausgerichtet, wodurch eine achsparallele oder rechtwinklige Anordnung gewährleistet wird.
Durch Rastgelenksets zusammengehalten und zentriert lassen sich die verschiedenen Formen innerhalb der Nenngrößen d1 beliebig kombinieren. Edelstahl-Druckfedern GN 187.2 können beim Montieren zwischen den Rastköpfen platziert werden und bewirken ein sicheres Trennen beim Lösen. Zusätzliche Konstruktionsmöglichkeiten ergeben sich durch die Kompatibilität der Rastköpfe mit Rastscheiben GN 187.4.
Die Form E kann beim Anschweißen über die, zur Verzahnung ausgerichteten, Aufnahmebohrungen d8 mit Spann- oder Positionierstiften auf einfache Art am Gegenstück positioniert und befestigt werden.
Ausführung
Edelstahl-Feinguss - NI
nichtrostend, 1.4308
matt gestrahlt
Bestellbeispiel:
LE70001 187.5-40-60-A-NI
Eigenschaften

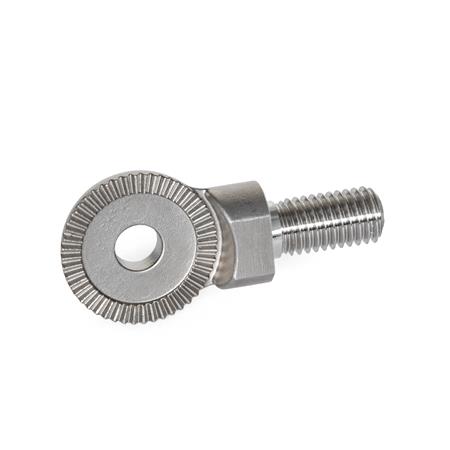

| Form : | C, Zapfen mit Außengewinde |
| Werkstoff : | NI - Edelstahl-Feinguss |
| Außendurchmesser (d1) : | 27 |
| Anzahl der Zähne (z) : | 60 |
Artikelvarianten
| Variante | Form | Werkstoff | Außendurchmesser (d1) | Anzahl der Zähne (z) | Preis |
|---|---|---|---|---|---|

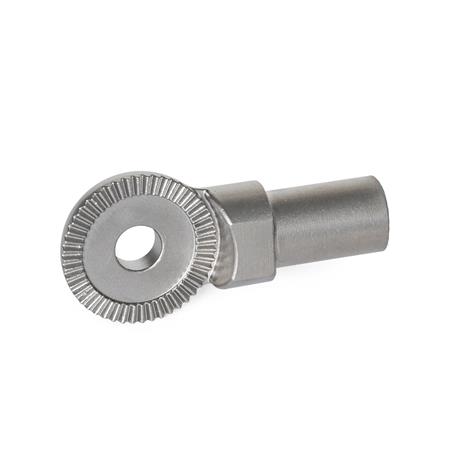

| A, Zapfen, unbearbeitet (zum Anschwei�en) | NI - Edelstahl-Feinguss | 40 | 60 |
ab 20,82 €
|
|
| B, Zapfen mit Innengewinde | NI - Edelstahl-Feinguss | 27 | 48 |
ab 17,29 €
|
|
| C, Zapfen mit Au�engewinde | NI - Edelstahl-Feinguss | 27 | 48 |
ab 17,29 €
|
|

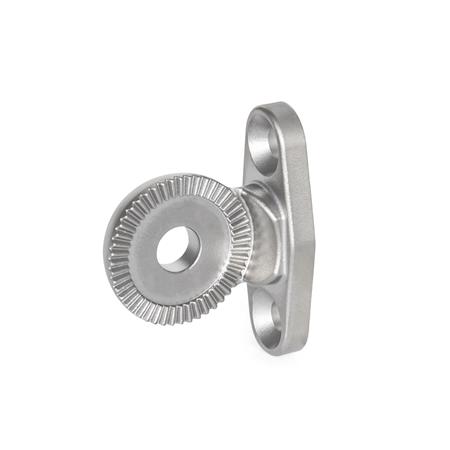

| DH, Anbauflansch, horizontal | NI - Edelstahl-Feinguss | 27 | 48 |
ab 9,84 €
|
|

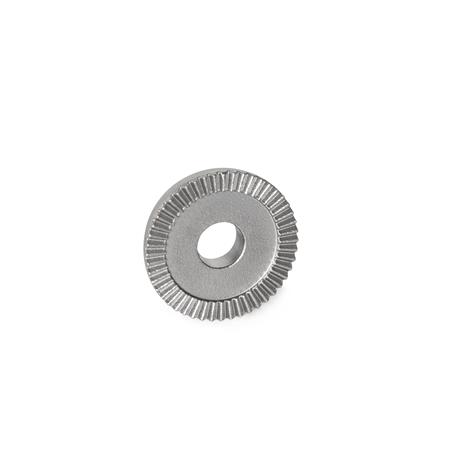

| E, Scheibe (zum Anschwei�en) | NI - Edelstahl-Feinguss | 27 | 48 |
ab 7,23 €
|
|
| A, Zapfen, unbearbeitet (zum Anschwei�en) | NI - Edelstahl-Feinguss | 27 | 60 |
ab 10,99 €
|
|
| B, Zapfen mit Innengewinde | NI - Edelstahl-Feinguss | 27 | 60 |
ab 17,29 €
|
|
| C, Zapfen mit Au�engewinde | NI - Edelstahl-Feinguss | 27 | 60 |
ab 17,29 €
|
|
| DH, Anbauflansch, horizontal | NI - Edelstahl-Feinguss | 27 | 60 |
ab 9,84 €
|
|
| E, Scheibe (zum Anschwei�en) | NI - Edelstahl-Feinguss | 27 | 60 |
ab 7,23 €
|
|
| A, Zapfen, unbearbeitet (zum Anschwei�en) | NI - Edelstahl-Feinguss | 32 | 48 |
ab 15,48 €
|
|
| B, Zapfen mit Innengewinde | NI - Edelstahl-Feinguss | 32 | 48 |
ab 21,22 €
|
|
| C, Zapfen mit Au�engewinde | NI - Edelstahl-Feinguss | 32 | 48 |
ab 21,03 €
|
|
| DH, Anbauflansch, horizontal | NI - Edelstahl-Feinguss | 32 | 48 |
ab 12,69 €
|
|
| E, Scheibe (zum Anschwei�en) | NI - Edelstahl-Feinguss | 32 | 48 |
ab 8,67 €
|
|
| A, Zapfen, unbearbeitet (zum Anschwei�en) | NI - Edelstahl-Feinguss | 27 | 48 |
ab 10,99 €
|
|
| A, Zapfen, unbearbeitet (zum Anschwei�en) | NI - Edelstahl-Feinguss | 32 | 60 |
ab 15,48 €
|
|
| B, Zapfen mit Innengewinde | NI - Edelstahl-Feinguss | 32 | 60 |
ab 21,22 €
|
|
| C, Zapfen mit Au�engewinde | NI - Edelstahl-Feinguss | 32 | 60 |
ab 21,03 €
|
|
| DH, Anbauflansch, horizontal | NI - Edelstahl-Feinguss | 32 | 60 |
ab 12,69 €
|
|
| E, Scheibe (zum Anschwei�en) | NI - Edelstahl-Feinguss | 32 | 60 |
ab 8,67 €
|
|
| A, Zapfen, unbearbeitet (zum Anschwei�en) | NI - Edelstahl-Feinguss | 40 | 48 |
ab 20,82 €
|
|
| B, Zapfen mit Innengewinde | NI - Edelstahl-Feinguss | 40 | 48 |
ab 25,50 €
|
|
| C, Zapfen mit Au�engewinde | NI - Edelstahl-Feinguss | 40 | 48 |
ab 25,50 €
|
|
| DH, Anbauflansch, horizontal | NI - Edelstahl-Feinguss | 40 | 48 |
ab 21,24 €
|
|
| E, Scheibe (zum Anschwei�en) | NI - Edelstahl-Feinguss | 40 | 48 |
ab 11,93 €
|
|
| B, Zapfen mit Innengewinde | NI - Edelstahl-Feinguss | 40 | 60 |
ab 25,50 €
|
|
| C, Zapfen mit Au�engewinde | NI - Edelstahl-Feinguss | 40 | 60 |
ab 25,50 €
|
|
| DH, Anbauflansch, horizontal | NI - Edelstahl-Feinguss | 40 | 60 |
ab 21,24 €
|
|
| E, Scheibe (zum Anschwei�en) | NI - Edelstahl-Feinguss | 40 | 60 |
ab 11,93 €
|
Dazu passende Produkte
| Artikelnr. | Bezeichnung | Preis | |
|---|---|---|---|
|
GN 187.4 Rastscheiben |
ab 7,69 €
|
|
|

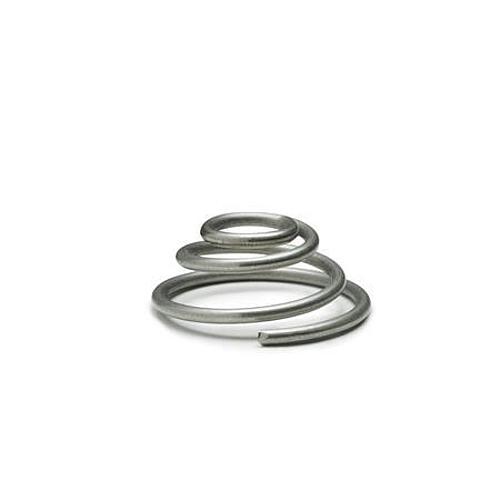

GN 187.2 Druckfedern |
ab 0,25 €
|
|
|

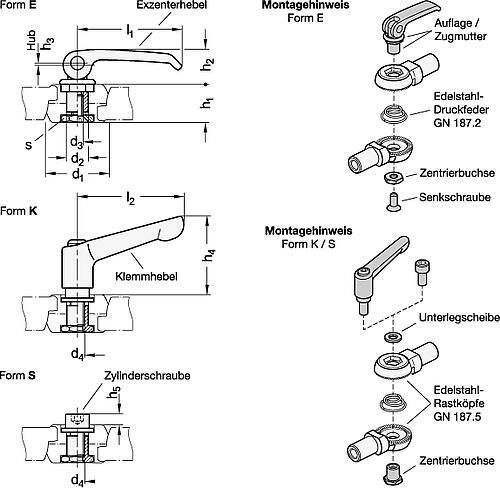

GN 187.6 Rastgelenksets für Edelstahl Rastköpfe GN 187.5 |
