GN 782 Kugelgelenke
Artikelnummer: 10194137
Hersteller: Ganter
Herstellerartikelnummer: 782-M10-KS-2
Artikel ist in 16 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
| Staffelpreise | |
|---|---|
| ab Menge | Preis |
| 1 | 21,67 € |
| 18 | 19,50 € |
| 25 | 17,34 € |
| 32 | 16,85 € |
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung

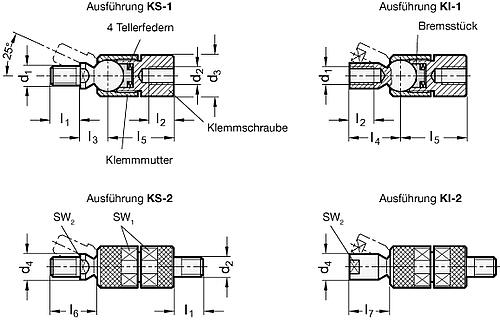

Über die Klemmmutter der Kugelgelenke GN 782 kann die Druckkraft der Tellerfeder und damit die Beweglichkeit der Kugel beeinflusst werden.
Gleichzeitig wirken die Tellerfedern als Schraubensicherung für die Klemmmutter.
Ist die max. Druckkraft der Tellerfedern erreicht, erfolgt die Klemmung der Kugel direkt mit der Klemmmutter über das Bremsstück auf die Klemmschraube. Hierbei sollte das in der Tabelle angegebene max. Anzugsdrehmoment nicht überschritten werden.
Ausführung:
Stahl, verzinkt, blau passiviert
Bremsstück: Kunststoff (Polyamid PA)
Bestellbeispiel: LE70001 782-M6-KI-1
Eigenschaften

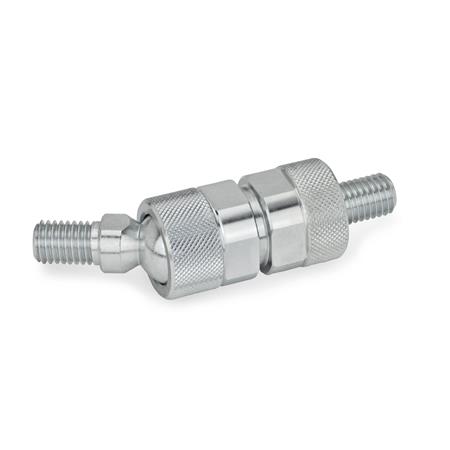

| Form : | KS - Kugel mit Schraube |
| Gewinde (d1) : | M10 |
| Kennziffer : | 2 - Montageseite mit Schraube |
Artikelvarianten
| Variante | Form | Gewinde (d1) | Kennziffer | Preis |
|---|---|---|---|---|
| KS - Kugel mit Schraube | M10 | 2 - Montageseite mit Schraube |
ab 16,85 €
|
|

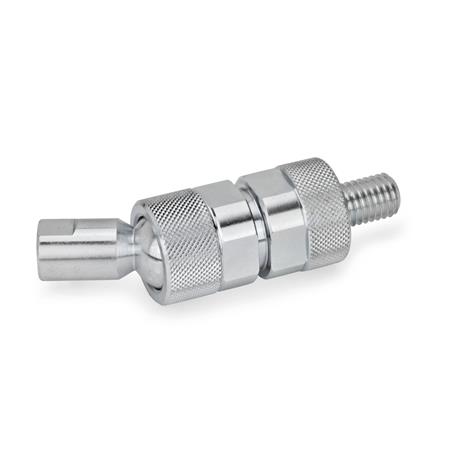

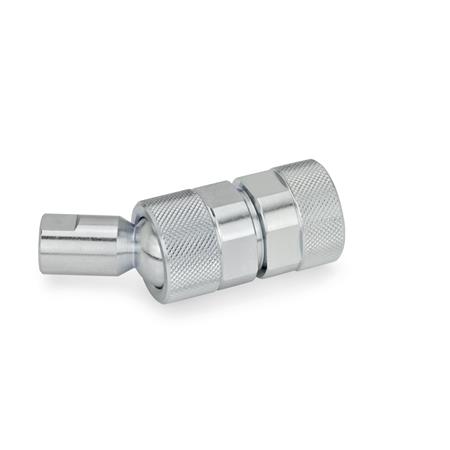

| KI - Kugel mit Innengewinde | M8 | 1 - Montageseite mit Innengewinde |
ab 15,53 €
|
|
| KS - Kugel mit Schraube | M8 | 2 - Montageseite mit Schraube |
ab 15,68 €
|
|
| KS - Kugel mit Schraube | M8 | 1 - Montageseite mit Innengewinde |
ab 15,53 €
|
|
| KI - Kugel mit Innengewinde | M8 | 2 - Montageseite mit Schraube |
ab 15,74 €
|
|
| KI - Kugel mit Innengewinde | M10 | 2 - Montageseite mit Schraube |
ab 16,99 €
|
|
| KS - Kugel mit Schraube | M10 | 1 - Montageseite mit Innengewinde |
ab 16,59 €
|
|
| KI - Kugel mit Innengewinde | M10 | 1 - Montageseite mit Innengewinde |
ab 16,75 €
|
|
| KS - Kugel mit Schraube | M6 | 1 - Montageseite mit Innengewinde |
ab 13,82 €
|
|
| KS - Kugel mit Schraube | M6 | 2 - Montageseite mit Schraube |
ab 13,88 €
|
|
| KI - Kugel mit Innengewinde | M6 | 1 - Montageseite mit Innengewinde |
ab 14,06 €
|
|
| KI - Kugel mit Innengewinde | M6 | 2 - Montageseite mit Schraube |
ab 14,12 €
|
|
| KI - Kugel mit Innengewinde | M12 | 2 - Montageseite mit Schraube |
ab 20,18 €
|
|
| KS - Kugel mit Schraube | M12 | 1 - Montageseite mit Innengewinde |
ab 19,84 €
|
|
| KS - Kugel mit Schraube | M12 | 2 - Montageseite mit Schraube |
ab 20,04 €
|
|
| KI - Kugel mit Innengewinde | M12 | 1 - Montageseite mit Innengewinde |
ab 19,89 €
|
Dazu passende Produkte
| Artikelnr. | Bezeichnung | Preis | |
|---|---|---|---|
|

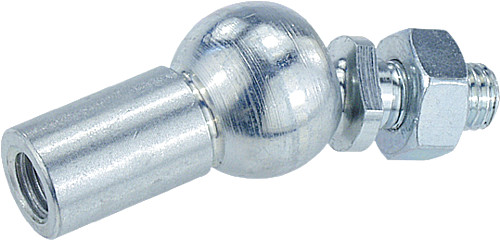

DIN 71802 Axialgelenke |
ab 4,03 €
|
|
|

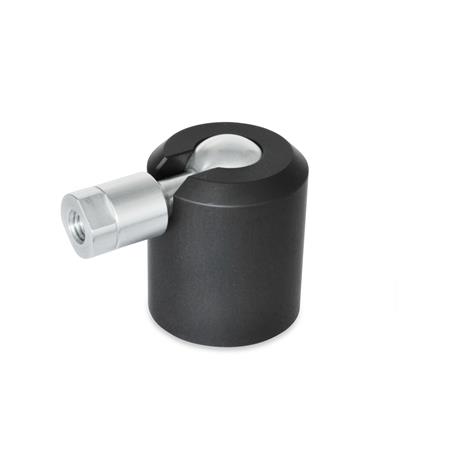

GN 784 Kugelgelenke |
