K0052_SVA Spannverschlüsse einstellbar, schwere Ausführung Form A
Artikelnummer: 10094177
Hersteller: Kipp
Herstellerartikelnummer: K0052.1702041
Artikel ist in 2 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
| Staffelpreise | |
|---|---|
| ab Menge | Preis |
| 1 | 52,18 € |
| 50 | 50,61 € |
| 100 | 49,57 € |
| 250 | 46,96 € |
| 500 | 44,35 € |
| 1000 | 41,74 € |
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Werkstoff:
Stahl.
Hinweis:
Schwere, geschmiedete Spannverschlüsse für hohe Zugbelastungen, die vorzugsweise im Nutzfahrzeug- und Landmaschinenbau sowie bei Baumaschinen eingesetzt werden. Im geschlossenen Zustand ist der Verschluss durch eine Raste gegen ungewolltes Öffnen gesichert.
Um Toleranzen auszugleichen oder um genügend Spannung aufzubauen kann der Spannhaken über eine Spindel (D1) verstellt werden.
Gegenhaken in der gewünschten Ausführung bitte separat bestellen.
Auf Anfrage:
verzinkt und blau chromatiert.
Gegenhaken Form B (anschweißbar), blank.

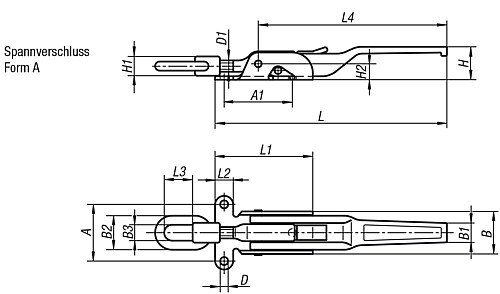

Eigenschaften
| Form : | A |
| A : | 50 |
| B : | 37 |
| D : | 7 |
| H : | 30 |
| L : | 204 |
| H1 : | 17 |
| L1 : | 86 |
| D1 : | M10 |
| H2 : | 14 |
| Gewicht ca. kg : | 0,490 |
| L2 : | 16 |
| L3 : | 25 |
| L4 : | 165 |
| B1 : | 18 |
| B2 : | 30 |
| A1 : | 62 |
| B3 : | 14 |
| Haltekraft F1 N : | 40000 |
Artikelvarianten
| Variante | Form | A | B | D | H | L | H1 | L1 | D1 | H2 | Gewicht ca. kg | L2 | L3 | L4 | B1 | B2 | A1 | B3 | Haltekraft F1 N | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | 50 | 37 | 7 | 30 | 204 | 17 | 86 | M10 | 14 | 0,490 | 16 | 25 | 165 | 18 | 30 | 62 | 14 | 40000 |
ab 41,74 €
|
|
| A | 65 | 50 | 8,5 | 32 | 237 | 20 | 104 | M14x1,5 | 18 | 1,020 | 21 | 40 | 190 | 20 | 36 | 82 | 15 | 40000 |
ab 56,51 €
|
