K0094 Pneumatik Schubstangenspanner Form B
Artikelnummer: 10092607
Hersteller: Kipp
Herstellerartikelnummer: K0094.0600
Artikel ist in 3 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
Staffelpreise | |
---|---|
ab Menge | Preis |
1 | 355,95 € |
50 | 345,27 € |
100 | 338,15 € |
250 | 320,36 € |
500 | 302,56 € |
1000 | 284,76 € |
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Werkstoff:
Hebelteile, Konsole und Schubstange Stahl.
Schubstangengehäuse Kugelgraphitguss (GJS).
Ausführung:
phosphatiert. Zylinder blank.
Bestellbeispiel:
K0094.2500
Hinweis:
Zubehör siehe K0101, K0102, K0103, K0106.
Technische Daten fuer Näherungs-Reedschalter:
Max. Leistung DC = 10 W / AC = 12 VA.
Max. Schaltspannung 10 - 60 V, DC und AC.
Max. Schaltleistung 500 mA.
Pneumatikzylinder:
Form B: doppeltwirkend ohne Endlagendämpfung und ausgerüstet mit zwei Näherungs-Reedschalter mit LED-Anzeige.

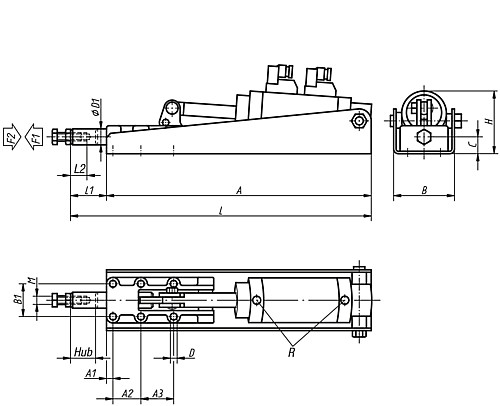

Eigenschaften
Form : | B |
Taststange : | 25 |
A : | 290 |
B : | 59 |
D : | 5,5 |
H : | 53 |
L : | 325 |
R : | G 1/8 |
M : | M8 |
C : | 14,5 |
L1 : | 41 |
D1 : | 14 |
L2 : | 30 |
B1 : | 33,4 |
A1 : | 25 |
A2 : | 36,5 |
A3 : | - |
Haltekraft F2 N : | 6000 |
Luftverbrauch pro Doppelhub : | 0,09 dm³ |
Betriebsdruck bar : | 2 - 6 |
Hubzahl pro min. bei 6 bar : | 60 |
Artikelvarianten
Variante | Form | Taststange | A | B | D | H | L | R | M | C | L1 | D1 | L2 | B1 | A1 | A2 | A3 | Haltekraft F2 N | Luftverbrauch pro Doppelhub | Betriebsdruck bar | Hubzahl pro min. bei 6 bar | Preis |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
B | 25 | 290 | 59 | 5,5 | 53 | 325 | G 1/8 | M8 | 14,5 | 41 | 14 | 30 | 33,4 | 25 | 36,5 | - | 6000 | 0,09 dm³ | 2 - 6 | 60 |
ab 284,76 €
|
|
B | 32 | 380 | 76 | 8,5 | 75 | 435 | G 1/8 | M10 | 21 | 55 | 20 | 40 | 41 | 8 | 35 | 41 | 12000 | 0,28 dm³ | 2 - 6 | 50 |
ab 346,53 €
|
|
B | 50 | 475 | 96 | 10,3 | 96 | 577 | G 1/4 | M12 | 26 | 102 | 25 | 60 | 54 | 12 | 45 | 45 | 25000 | 0,60 dm³ | 2 - 6 | 45 |
ab 503,87 €
|
