K0176_PB Schaltgriffe mit Passbohrung
Artikelnummer: 10087751
Hersteller: Kipp
Herstellerartikelnummer: K0176.108
Artikel ist in 7 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Werkstoff:
Stahlteile Festigkeitsklasse 5.8.
Kunststoffkugelknopf schwarz.
Ausführung:
brüniert.
Hinweis:
Schaltgriffe können für einfache Spannaufgaben bzw. Schaltvorgänge verwendet werden.
Gegebenenfalls muss so viel Spannraum vorhanden sein, damit der Schaltgriff um 360° gedreht werden kann.
Auf Anfrage:
Weitere Innengewinde, Passbohrungen und Sonderausführungen.
Maß "A" auf Wunsch in anderen Längen gegen Aufpreis lieferbar.

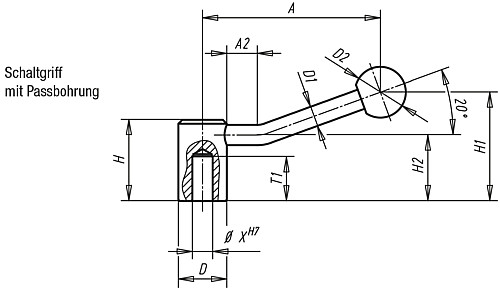

Eigenschaften
| Ausführung : | Passbohrung |
| A : | 84,5 |
| D : | 24 |
| H : | 40 |
| H1 : | 52,5 |
| D2 : | 25 |
| D1 : | 10 |
| H2 : | 32,5 |
| Gewicht ca. kg : | 0,170 |
| Profil-Größe : | 1 |
| T1 : | 22 |
| A2 : | 15 |
| X : | 8 |
Artikelvarianten
| Variante | Ausführung | A | D | H | H1 | D2 | D1 | H2 | Gewicht ca. kg | Profil-Größe | T1 | A2 | X | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Passbohrung | 84,5 | 24 | 40 | 52,5 | 25 | 10 | 32,5 | 0,170 | 1 | 22 | 15 | 8 |
auf Anfrage
|
|
| Passbohrung | 84,5 | 24 | 40 | 52,5 | 25 | 10 | 32,5 | 0,170 | 1 | 22 | 15 | 10 |
ab 5,69 €
|
|
| Passbohrung | 100 | 28 | 46 | 61 | 32 | 12 | 36,5 | 0,260 | 2 | 25 | 15 | 12 |
ab 7,06 €
|
|
| Passbohrung | 100 | 28 | 46 | 61 | 32 | 12 | 36,5 | 0,260 | 2 | 25 | 15 | 14 |
ab 7,06 €
|
|
| Passbohrung | 121 | 33 | 52 | 72 | 32 | 13 | 41 | 0,380 | 3 | 28 | 15 | 16 |
ab 8,53 €
|
|
| Passbohrung | 121 | 33 | 52 | 72 | 32 | 13 | 41 | 0,380 | 3 | 28 | 15 | 18 |
auf Anfrage
|
|
| Passbohrung | 123 | 41 | 61 | 80 | 32 | 13 | 49 | 0,660 | 4 | 32 | 15 | 20 |
ab 11,82 €
|
