K0264 Zylindergriffe umlegbar
Artikelnummer: 10084491
Hersteller: Kipp
Herstellerartikelnummer: K0264.104
Artikel ist in 5 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Das harmonische Zusammenspiel von Form und Funktion macht Novo·Grip Zylindergriffe zu einem universell einsetzbaren Produkt. Ihre Qualität zeichnet sich durch Ästhetik, Zuverlässigkeit und perfektes Handling aus.
Werkstoff, Ausführung:
Thermoplast, schwarzgrau. Stahlteile brüniert.
Bestellbeispiel:
K0264.104
Hinweis:
Zylindergriffe werden montiert geliefert und können z.B. an Handräder, Haspeln und Kurbeln angeschraubt werden.
Die Bohrung D3 wird als Positionierbohrung verwendet.

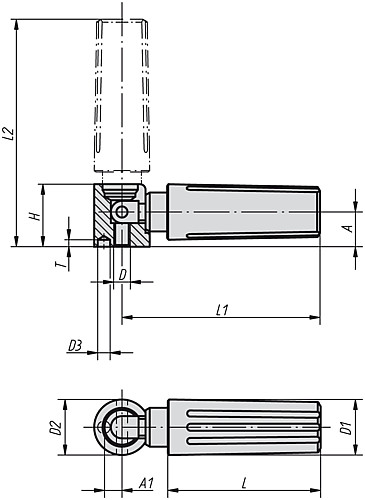

Eigenschaften
| A : | 8 |
| D : | M4 |
| H : | 14,5 |
| L : | 35 |
| T : | 4,5 |
| D3 : | 2,5 |
| D2 : | 13 |
| L1 : | 47 |
| D1 : | 13 |
| Gewicht ca. kg : | 0,028 |
| L2 : | 54,5 |
| Profil-Größe : | 1 |
| A1 : | 4,3 |
Artikelvarianten
| Variante | A | D | H | L | T | D3 | D2 | L1 | D1 | Gewicht ca. kg | L2 | Profil-Größe | A1 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 8 | M4 | 14,5 | 35 | 4,5 | 2,5 | 13 | 47 | 13 | 0,028 | 54,5 | 1 | 4,3 |
auf Anfrage
|
|
| 10 | M5 | 18 | 44 | 4,5 | 3,5 | 16 | 58 | 16 | 0,051 | 67 | 2 | 5,3 |
auf Anfrage
|
|
| 12,5 | M6 | 22,5 | 55 | 6 | 4,5 | 20 | 71,5 | 20 | 0,101 | 82 | 3 | 6,5 |
auf Anfrage
|
|
| 16 | M8 | 29 | 70,5 | 6,5 | 5,5 | 26 | 98,5 | 25 | 0,225 | 112,5 | 4 | 9 |
auf Anfrage
|
