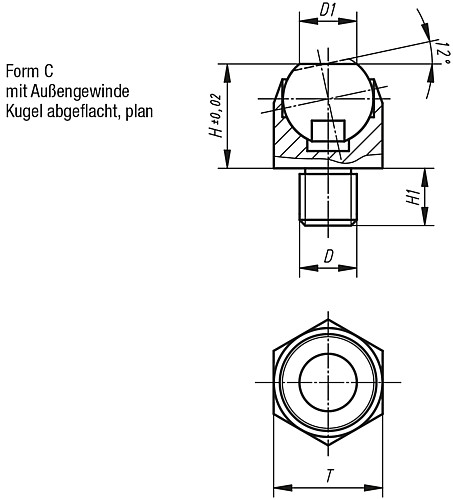

K0302_C Pendelauflagen, Neigungswinkel 12° Form C
Artikelnummer: 10069608
Hersteller: Kipp
Herstellerartikelnummer: K0302.106
Artikel ist in 6 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
| Staffelpreise | |
|---|---|
| ab Menge | Preis |
| 1 | 20,71 € |
| 100 | 20,09 € |
| 250 | 19,67 € |
| 500 | 19,05 € |
| 1000 | 18,64 € |
20,71 €
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Werkstoff:
Körper Vergütungsstahl, Kugel Kugellagerstahl 1.3505.
Ausführung:
Körper vergütet, Kugel gehärtet (50 - 55 HRC).
Hinweis:
Die Pendelauflagen dienen als Anschläge, Auflagen und Druckstücke im Vorrichtungsbau. Sie können auch in vorhandene Spannelemente eingebaut werden, siehe z.B. Spannelement "arness".
Kugel gegen Verdrehen gesichert.
Eigenschaften
| Form : | C |
| D : | M6 |
| H : | 13 |
| H1 : | 7 |
| T : | 13 |
| D1 : | 6,7 |
| Gewicht ca. kg : | 0,015 |
| Belastbarkeit max. kN (nur bei statischer Belastung) : | 10 |
| Kugel Ø : | 10 |
Artikelvarianten
| Variante | Form | D | H | H1 | T | D1 | Gewicht ca. kg | Belastbarkeit max. kN (nur bei statischer Belastung) | Kugel Ø | Preis |
|---|---|---|---|---|---|---|---|---|---|---|
| C | M6 | 13 | 7 | 13 | 6,7 | 0,015 | 10 | 10 |
ab 18,64 €
|
|
| C | M8 | 13 | 8 | 13 | 6,7 | 0,020 | 10 | 10 |
ab 23,03 €
|
|
| C | M10 | 18 | 10 | 19 | 10 | 0,035 | 25 | 16 |
ab 26,02 €
|
|
| C | M12 | 18 | 12 | 19 | 10 | 0,045 | 25 | 16 |
ab 26,02 €
|
|
| C | M16 | 27 | 16 | 30 | 20 | 0,160 | 90 | 24 |
ab 35,63 €
|
|
| C | M20 | 27 | 20 | 30 | 20 | 0,180 | 90 | 24 |
ab 46,42 €
|
