K0500 Formspanner für Selbsteinbau
Artikelnummer: 10139916
Hersteller: Kipp
Herstellerartikelnummer: K0500.116030
Artikel ist in 2 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
| Staffelpreise | |
|---|---|
| ab Menge | Preis |
| 1 | 1.652,00 € |
| 100 | 1.602,44 € |
| 250 | 1.569,40 € |
| 500 | 1.519,84 € |
| 1000 | 1.486,80 € |
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Werkstoff, Ausführung:

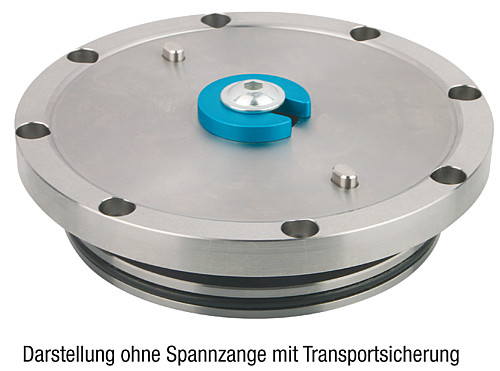

Flanschplatte und Kolben Stahl, rostbeständig, blank.
Dichtungen NBR.
Schrauben DIN EN ISO 4762 Festigkeitsklasse 8.8, verzinkt.

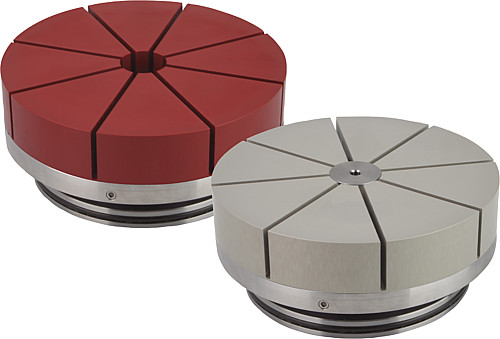

Spannzange Aluminium, rot oder farblos eloxiert.
Bestellbeispiel:
K0500.116030
Hinweis:
Der Formspanner eignet sich zum Einbau in eigene Vorrichtungen und Spannsysteme. Die Flanschplatte kann Spannzangen für die Außenspannung sowie Spannzangen für die Innenspannung aufnehmen. In die Spannzange wird die Kontur des zu spannenden Werkstücks eingebracht. Es sind Freiformflächen und asymmetrische Konturen möglich.
Das integrierte Federpaket erzeugt eine Spannkraft von 5,8 kN. Durch ein Nachspannen mit Druckluft kann die Spannkraft auf bis zu 43,5 kN erhöht werden. Das Lösen des Spanners erfolgt durch Einleiten von Druckluft auf die untere Kolbenfläche. Dabei wird der Kolben nach oben gedrückt und löst so den Spannvorgang der Spannzange.
Spannbereich 0,2 mm.
Wiederholgenauigkeit < 0,01 mm.

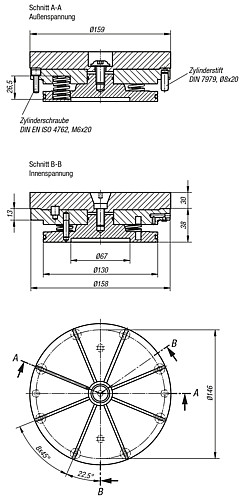

Einbaumaße auf Anfrage.
Zubehör:
Spannzange für Außen- oder Innenspannung K0502
Eigenschaften
| Ausführung : | Außenspannung |
| Spannbereich min. max. : | Ø 25 - Ø 140 |
| Einfrästiefe min. / max. : | 1/20 |
| Werkstückgewicht max. (Kg) : | 25 |
Artikelvarianten
| Variante | Ausführung | Spannbereich min. max. | Einfrästiefe min. / max. | Werkstückgewicht max. (Kg) | Preis |
|---|---|---|---|---|---|
| Au�enspannung | � 25 - � 140 | 1/20 | 25 |
ab 1.486,80 €
|
|
| Innenspannung | � 25 - � 140 | 1/20 | 25 |
ab 1.547,10 €
|
