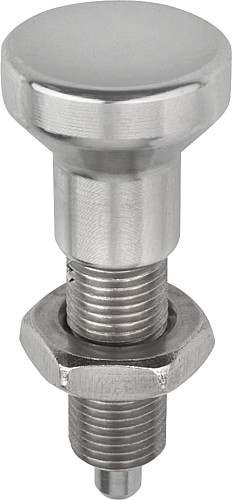

K0634_H Arretierbolzen Edelstahl ohne Bund Form H

Artikelnummer: 10076506
Hersteller: Kipp
Herstellerartikelnummer: K0634.002903

Artikel ist in 16 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.

Staffelpreise
ab Menge Preis
1 15,94 €
25 15,14 €
50 14,35 €
100 13,55 €
250 11,16 €
500 10,36 €
1000 9,56 €
15,94 €

zzgl. Mwst. und Versandkosten

Waren- / Anfragekorb

Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.


Beschreibung

Werkstoff:
- Arretierstift gehärtet:
Gewindehülse 1.4305.
Arretierstift 1.4034.
- Arretierstift nicht gehärtet:
Gewindehülse 1.4305.
Arretierstift 1.4305.

Pilzgriff 1.4305, elektrolytisch poliert.

Ausführung:
blank. Arretierstift geschliffen.

Hinweis:
Arretierbolzen werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll. Erst nach handbetätigter Ausrückung des Bolzens kann in eine andere Arretierstellung gefahren werden.
Zum Einschrauben der Arretierbolzen kann eine Einschraubscheibe geliefert werden. Sie wird so unter den ausgerasteten Pilzgriff geschoben, dass die Mitnahmestifte in den Schlitz eingreifen.

Auf Anfrage:
Sonderausführungen.

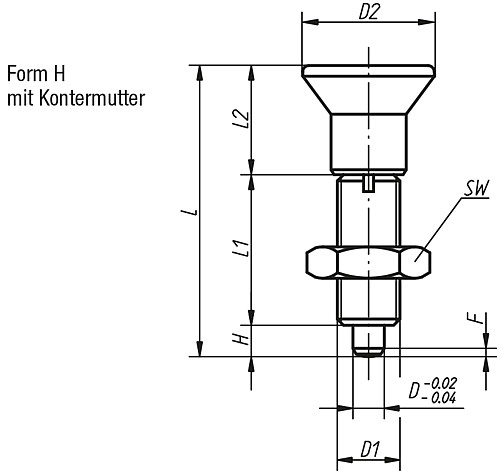

Eigenschaften

Ausführung : Arretierstift gehärtet
Form : H
D : 3
H : 3,5
L : 34,5
D2 : 14
L1 : 17
D1 : M6x0,75
SW : 10
L2 : 14
Federkraft Anfang F1 ca. N : 4,5
Federkraft Ende F2 ca. N : 10
F x 30° : 0,8


Artikelvarianten

Variante Ausführung Form D H L D2 L1 D1 SW L2 Federkraft Anfang F1 ca. N Federkraft Ende F2 ca. N F x 30° Preis
Arretierstift gehärtet H 3 3,5 34,5 14 17 M6x0,75 10 14 4,5 10 0,8
ab 9,56 €
Arretierstift gehärtet H 4 4 43 18 21 M8x1 13 18 6 12 1
ab 9,12 €
Arretierstift gehärtet H 5 5 50 21 24 M10x1 17 21 5 12 1,3
ab 7,82 €
Arretierstift gehärtet H 6 6 59 25 28 M12x1,5 19 25 6 14 1,8
ab 8,86 €
Arretierstift gehärtet H 8 8 77 33 36 M16x1,5 24 33 15 35 2,3
ab 11,70 €
Arretierstift gehärtet H 10 10 83 33 40 M20x1,5 30 33 15 34 2,8
ab 15,38 €
Arretierstift gehärtet H 12 12 87 33 42 M20x1,5 30 33 15 39 2,8
ab 16,93 €
Arretierstift gehärtet H 16 16 106 40 50 M24x2 36 40 20 46 3,2
ab 21,35 €
Arretierstift nicht gehärtet H 3 3,5 34,5 14 17 M6x0,75 10 14 4,5 10 0,8
ab 9,56 €
Arretierstift nicht gehärtet H 4 4 43 18 21 M8x1 13 18 6 12 1
ab 9,12 €
Arretierstift nicht gehärtet H 5 5 50 21 24 M10x1 17 21 5 12 1,3
ab 7,82 €
Arretierstift nicht gehärtet H 6 6 59 25 28 M12x1,5 19 25 6 14 1,8
ab 8,86 €
Arretierstift nicht gehärtet H 8 8 77 33 36 M16x1,5 24 33 15 35 2,3
ab 11,70 €
Arretierstift nicht gehärtet H 10 10 83 33 40 M20x1,5 30 33 15 34 2,8
ab 15,38 €
Arretierstift nicht gehärtet H 12 12 87 33 42 M20x1,5 30 33 15 39 2,8
ab 16,93 €
Arretierstift nicht gehärtet H 16 16 106 40 50 M24x2 36 40 20 46 3,2
ab 21,35 €
