K0641 Kugelsperrbolzen mit Pilzknopf Edelstahl selbstsichernd
Artikelnummer: 10077091
Hersteller: Kipp
Herstellerartikelnummer: K0641.02105010
Artikel ist in 55 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
Staffelpreise | |
---|---|
ab Menge | Preis |
1 | 24,67 € |
50 | 23,44 € |
100 | 22,20 € |
250 | 20,97 € |
500 | 19,74 € |
1000 | 18,50 € |
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Kugelsperrbolzen LE70003 K0641 dienen zum schnellen und einfachen Fixieren und Verbinden von Teilen und Werkstücken. Durch Drücken des Druckknopfes können die beiden Kugeln entriegelt und somit die zu verbindenden Teile abgesteckt werden. Wird der Druckknopf losgelassen, verriegeln die Kugeln sicher und unlösbar die Verbindung. Die Kugelsperrbolzen können nach Bedarf mit einem Halteseil versehen werden.
Der Bolzen aus hochfestem, gehärtetem Edelstahl lässt extreme Belastungen mit höchstem Verschleißschutz zu. Durch die hohe Korossions- und Säurebeständigkeit finden Sie breite Anwendung in der Lebensmittel-, chemischen und petrochemischen Industrie und als Konstruktionsteile für die Luft- und Raumfahrt.
Scherkraft zweischnittig (F) = S · t aB max.
Zubehör: Sicherungs-Spiralkabel LE70003 K0367.10200
Halteseile mit Öse LE70003 K0367..... Schlüsselring LE70003 K0367.15/19/23
Werkstoff:
Bolzen Edelstahl 1.4542.
Pilzknopf und Druckknopf Edelstahl 1.4305.
Kugeln Edelstahl 1.4125.
Druckfeder Edelstahl.
Ausführung:
Bolzen gehärtet min. 40 HRC und passiviert.
Pilzknopf und Druckknopf passiviert.
Kugeln gehärtet 58 +4 HRC und passiviert.
Druckfeder passiviert.
Bestellbeispiel:
LE 70003 K0641.02105030
(Länge L mit angeben, z.B. 030 für L = 30 mm)

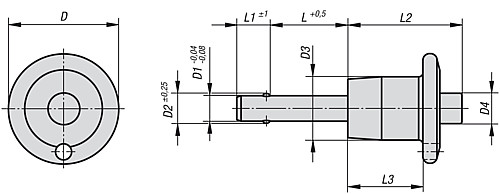

Eigenschaften
D : | 20,6 |
L : | 10 |
D3 : | 11,9 |
D2 : | 5,54 |
L1 : | 6 |
D1 : | 5 |
L2 : | 23,4 |
D4 : | 5,8 |
L3 : | 16 |
Aufnahmebohrung H11 : | 5 |
Scherkraft zweischnittig max. kN : | 24,40 |
Artikelvarianten
Variante | L | Aufnahmebohrung H11 | Preis |
---|---|---|---|
10 | 5 |
ab 18,50 €
|
|
15 | 5 |
ab 18,50 €
|
|
20 | 5 |
ab 18,50 €
|
|
25 | 5 |
ab 18,50 €
|
|
30 | 5 |
ab 18,89 €
|
|
35 | 5 |
ab 18,89 €
|
|
40 | 5 |
ab 18,89 €
|
|
50 | 5 |
ab 19,03 €
|
|
60 | 5 |
ab 21,13 €
|
|
70 | 5 |
ab 21,13 €
|
|
10 | 6 |
ab 17,12 €
|
|
15 | 6 |
ab 17,12 €
|
|
20 | 6 |
ab 18,41 €
|
|
25 | 6 |
ab 18,41 €
|
|
30 | 6 |
ab 19,49 €
|
|
35 | 6 |
ab 19,49 €
|
|
40 | 6 |
ab 19,49 €
|
|
50 | 6 |
ab 20,55 €
|
|
60 | 6 |
ab 21,32 €
|
|
70 | 6 |
ab 21,32 €
|
|
80 | 6 |
ab 21,32 €
|
|
10 | 8 |
ab 19,65 €
|
|
15 | 8 |
ab 19,65 €
|
|
20 | 8 |
ab 19,65 €
|
|
25 | 8 |
ab 19,65 €
|
|
30 | 8 |
ab 21,14 €
|
|
35 | 8 |
ab 21,14 €
|
|
40 | 8 |
ab 22,57 €
|
|
50 | 8 |
ab 22,57 €
|
|
60 | 8 |
ab 24,09 €
|
|
70 | 8 |
ab 24,09 €
|
|
80 | 8 |
ab 24,09 €
|
|
15 | 10 |
ab 21,04 €
|
|
20 | 10 |
ab 21,04 €
|
|
25 | 10 |
ab 21,04 €
|
|
30 | 10 |
ab 23,54 €
|
|
35 | 10 |
ab 23,54 €
|
|
40 | 10 |
ab 23,54 €
|
|
50 | 10 |
ab 23,54 €
|
|
60 | 10 |
ab 27,53 €
|
|
70 | 10 |
ab 27,53 €
|
|
80 | 10 |
ab 27,53 €
|
|
90 | 10 |
ab 28,56 €
|
|
100 | 10 |
ab 28,56 €
|
|
20 | 12 |
ab 27,17 €
|
|
25 | 12 |
ab 27,17 €
|
|
30 | 12 |
ab 29,67 €
|
|
35 | 12 |
ab 29,67 €
|
|
40 | 12 |
ab 29,67 €
|
|
50 | 12 |
ab 34,49 €
|
|
60 | 12 |
ab 34,49 €
|
|
70 | 12 |
ab 34,49 €
|
|
80 | 12 |
ab 34,49 €
|
|
90 | 12 |
ab 40,41 €
|
|
100 | 12 |
ab 40,41 €
|
