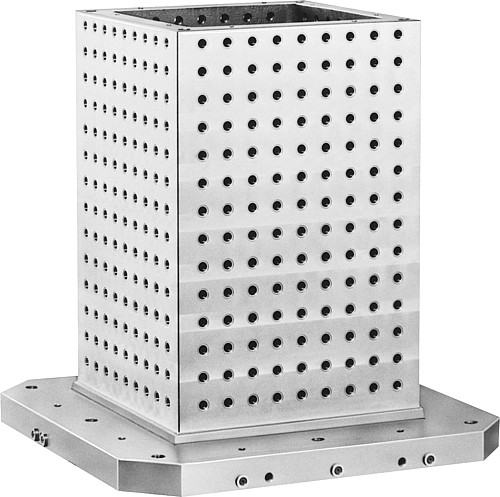

K0805_MR Aufspannwürfel mit Rasterbohrungen
Artikelnummer: 10140977
Hersteller: Kipp
Herstellerartikelnummer: K0805.1240251
Artikel ist in 6 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Werkstoff:
Meehanite-Guss GJL 300.
Ausführung:
Bezugsflächen präzisionsbearbeitet.
Die Aufspannflächen sind mit
0,5 mm Aufmaß vorgearbeitet.
Hinweis:
Rasterabstand 50 ±0,01 mm. Schutzstopfen für Rasterbohrungen und Ringschrauben für den Transport werden mitgeliefert. Ein Deckel verhindert, dass sich die Hohlräume der Aufspannwürfel mit Spänen füllen. Werkstücke können mit Hilfe von Vorrichtungselementen oder direkt auf allen vier Aufspannflächen gespannt werden. Kennnummern für die Aufspannflächen verhindern beim Einrichten verschiedener Werkstücke das Spannen auf der
falschen Würfelseite. Die Aufspannwürfel sind abgestimmt auf Paletten für Werkzeugmaschinen nach DIN 55201 und auf Paletten für Werkzeugmaschinen nach JIS 6337-1980. Weitere Abmessungen auf Anfrage.
Eigenschaften

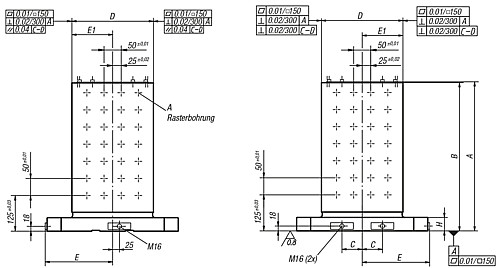

| Ausführung : | mit Rasterbohrungen |
| A : | 553 |
| B : | 550 |
| E1 : | 125±0,03 |
| D : | 250±0,03 |
| H : | 50 |
| C : | 55 |
| E : | 200 |
| G : | 20 |
| Gewicht ca. kg : | 172 |
| A Passbohrung : | 12 F7 |
| A Gewinde : | M12 |
| Anzahl der Rasterbohrungen : | 144 |
Artikelvarianten
| Variante | Ausführung | A | B | E1 | D | H | C | E | G | Gewicht ca. kg | A Passbohrung | A Gewinde | Anzahl der Rasterbohrungen | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| mit Rasterbohrungen | 553 | 550 | 125±0,03 | 250±0,03 | 50 | 55 | 200 | 20 | 172 | 12 F7 | M12 | 144 |
auf Anfrage
|
|
| mit Rasterbohrungen | 653 | 650 | 150±0,03 | 300±0,03 | 50 | 75 | 250 | 20 | 262 | 12 F7 | M12 | 220 |
auf Anfrage
|
|
| mit Rasterbohrungen | 653 | 650 | 150±0,03 | 300±0,03 | 50 | 75 | 250 | 20 | 258 | 12 F7 | M16 | 220 |
auf Anfrage
|
|
| mit Rasterbohrungen | 703 | 700 | 175±0,03 | 350±0,03 | 55 | 100 | 315 | 25 | 381 | 12 F7 | M12 | 288 |
auf Anfrage
|
|
| mit Rasterbohrungen | 703 | 700 | 175±0,03 | 350±0,03 | 55 | 100 | 315 | 25 | 377 | 16 F7 | M16 | 288 |
auf Anfrage
|
|
| mit Rasterbohrungen | 803 | 800 | 250±0,03 | 500±0,03 | 60 | 135 | 400 | 25 | 715 | 16 F7 | M16 | 504 |
auf Anfrage
|
