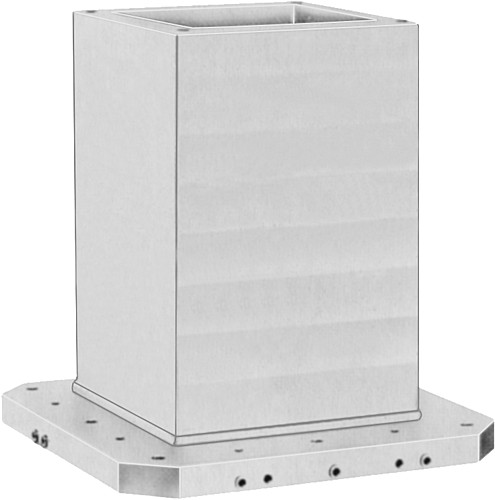

K0805_OR Aufspannwürfel ohne Rasterbohrungen
Artikelnummer: 10140983
Hersteller: Kipp
Herstellerartikelnummer: K0805.005030
Artikel ist in 6 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
| Staffelpreise | |
|---|---|
| ab Menge | Preis |
| 1 | 3.687,00 € |
| 10 | 3.502,65 € |
| 25 | 3.318,30 € |
| 50 | 3.133,95 € |
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Werkstoff:
Meehanite-Guss GJL 300.
Ausführung:
Bezugsflächen präzisionsbearbeitet.
Die Aufspannflächen sind mit
0,5 mm Aufmaß vorgearbeitet.
Hinweis:
Die Aufspannwürfel sind abgestimmt auf Paletten für Werkzeugmaschinen nach DIN 55201 und auf Paletten für Werkzeugmaschinen nach JIS 6337-1980.
Ringschrauben für den Transport werden mitgeliefert. Ein Deckel verhindert, dass sich die Hohlräume der Aufspannwinkel mit Spänen füllen.

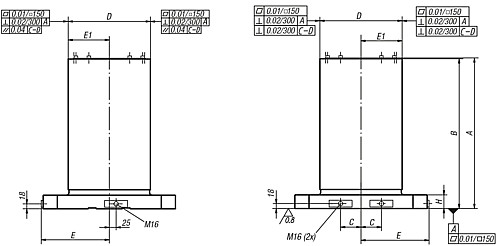

Eigenschaften
| Ausführung : | ohne Rasterbohrungen |
| A : | 553 |
| B : | 550 |
| E1 : | 150,5 ±0,2 |
| D : | 301 ±0,2 |
| H : | 50 |
| C : | 75 |
| E : | 250 |
| G : | 20 |
| Gewicht ca. kg : | 237 |
Artikelvarianten
| Variante | Ausführung | A | B | E1 | D | H | C | E | G | Gewicht ca. kg | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|
| ohne Rasterbohrungen | 553 | 550 | 150,5 ±0,2 | 301 ±0,2 | 50 | 75 | 250 | 20 | 237 |
ab 3.133,95 €
|
|
| ohne Rasterbohrungen | 703 | 700 | 175,5 ±0,2 | 351 ±0,2 | 55 | 100 | 315 | 25 | 389 |
auf Anfrage
|
|
| ohne Rasterbohrungen | 803 | 800 | 250,5 ±0,2 | 501 ±0,2 | 60 | 135 | 400 | 25 | 744 |
auf Anfrage
|
|
| ohne Rasterbohrungen | 553 | 550 | 125,5 ±0,2 | 251 ±0,2 | 50 | 55 | 251 | 20 | 176 |
ab 2.576,35 €
|
|
| ohne Rasterbohrungen | 653 | 650 | 150,5 ±0,2 | 301 ±0,2 | 50 | 75 | 250 | 20 | 268 |
ab 3.391,50 €
|
|
| ohne Rasterbohrungen | 803 | 800 | 175,5 ±0,2 | 351 ±0,2 | 55 | 100 | 315 | 25 | 425 |
auf Anfrage
|
