K0808 Aufspannwinkel
Artikelnummer: 10138801
Hersteller: Kipp
Herstellerartikelnummer: K0808.121715
Artikel ist in 5 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Werkstoff:
Meehanite-Guss GJL 300.
Ausführung:
Auflage- und Aufspannflächen präzisionsbearbeitet.
Bestellbeispiel:
K0808.121715
Hinweis:
Rasterabstand 50 ±0,01 mm. Aufspannwinkel sind vielseitige Elemente, um Werkstücke zur Bearbeitung vertikal zu positionieren. Zum Befestigen der Aufspannwinkel werden Passschrauben verwendet. Für Aufspannwinkel K0808.121715 bis K0808.121760 Passschrauben K0815.12055. Für Aufspannwinkel K0808.161715 bis K0808.161725 Passschrauben K0815.16075.

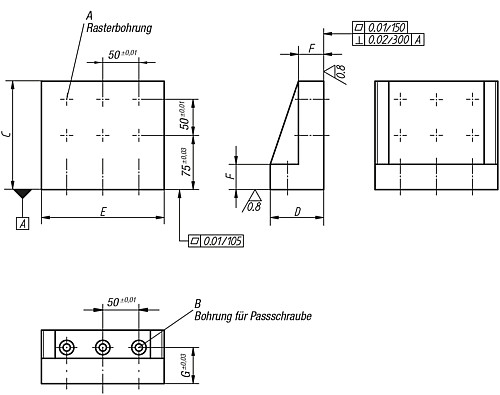

Eigenschaften
| D : | 74 |
| C : | 150 |
| F : | 35 |
| E : | 170 |
| G : | 50 |
| Gewicht ca. kg : | 8 |
| A Passbohrung : | 12 F7 |
| A Gewinde : | M12 |
| B Ø für Passschraube : | 12 F7 |
| Anzahl der Rasterbohrungen : | 6 |
| Anzahl der Montagebohrungen : | 3 |
Artikelvarianten
| Variante | D | C | F | E | G | Gewicht ca. kg | A Passbohrung | A Gewinde | B Ø für Passschraube | Anzahl der Rasterbohrungen | Anzahl der Montagebohrungen | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 74 | 150 | 35 | 170 | 50 | 8 | 12 F7 | M12 | 12 F7 | 6 | 3 |
auf Anfrage
|
|
| 124 | 250 | 35 | 170 | 50 | 14 | 12 F7 | M12 | 12 F7 | 12 | 4 |
auf Anfrage
|
|
| 374 | 600 | 35 | 170 | 50 | 52 | 12 F7 | M12 | 12 F7 | 33 | 12 |
auf Anfrage
|
|
| 79 | 150 | 40 | 170 | 55 | 9 | 16 F7 | M16 | 16 F7 | 6 | 3 |
auf Anfrage
|
