K0840 Kompaktspanner
Artikelnummer: 10148957
Hersteller: Kipp
Herstellerartikelnummer: K0840.012
Artikel ist in 2 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Werkstoff:
Grundkörper: Vergütungsstahl.
Spannhebel: Vergütungsstahl, vergütet.
Ausführung:
Grundkörper: schwarz beschichtet.
Spannhebel: silberfarbig beschichtet.
Bestellbeispiel:
K0840.012
Hinweis:
Der Kompaktspanner ist für den universellen Einsatz an bearbeiteten und unbearbeiteten Teilen geeignet. Aufgrund des selbsthemmenden Spannhebels kann der Kompaktspanner lagenunabhängig angebaut werden.

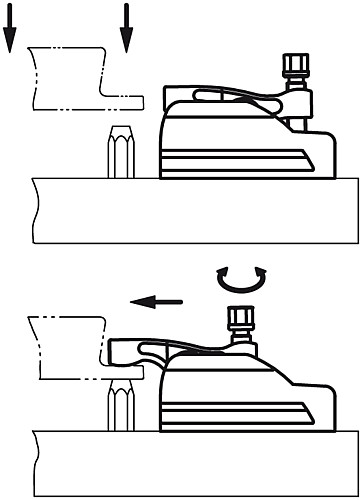

– Spannhebel zum ungehinderten Teilewechsel vollständig im Gehäuse versenkbar.
– Spannhebel mit Aufnahmegewinde für diverse Spannelemente, z.B. Kugeldruckschrauben, Pendelauflagen.
– unempfindlich gegen Schmutz und Späne.
Zubehör:
– stufenlose Erweiterung des Spannbereichs durch Höhenböcke K0840.112 und K0840.116
Eigenschaften
| B : | 45 |
| H3 : | 95 |
| D2 : | M8 |
| L1 : | 134 |
| D1 : | M12x30 |
| SW : | 16 |
| H2 : | 59 |
| Gewicht ca. kg : | 1,813 |
| L2 : | 70 |
| L3 : | 50 |
| Anziehdrehmoment max. Nm : | 45 |
| L4 : | 13 |
| L5 : | 10 |
| S max. : | 43 |
| G für T Nut : | 14 |
| H1 max. : | 60 |
| Spannkraft max. kN : | 15 |
| H1 min. : | 40 |
Artikelvarianten
| Variante | B | H3 | D2 | L1 | D1 | SW | H2 | Gewicht ca. kg | L2 | L3 | Anziehdrehmoment max. Nm | L4 | L5 | S max. | G für T Nut | H1 max. | Spannkraft max. kN | H1 min. | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 45 | 95 | M8 | 134 | M12x30 | 16 | 59 | 1,813 | 70 | 50 | 45 | 13 | 10 | 43 | 14 | 60 | 15 | 40 |
auf Anfrage
|
|
| 55 | 126 | M12 | 213 | M16x35 | 18 | 70 | 4,274 | 120 | 50 | 75 | 17 | 12,5 | 85 | 18 | 85 | 25 | 47 |
auf Anfrage
|
