K0841 Spanneinheiten
Artikelnummer: 10148962
Hersteller: Kipp
Herstellerartikelnummer: K0841.16055068
Artikel ist in 4 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
auf Anfrage
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Werkstoff:
Höhenblock und Spannpratze aus hochfestem Aluminium.
Zubehör Vergütungsstahl.
Ausführung:
Höhenblock und Spannpratze eloxiert.
Zubehör brüniert.
Bestellbeispiel:
K0841.12050055
Hinweis:
Spanneinheiten werden im Zusammenhang mit Höhenblöcken und Positionierelementen zu einem Spannaufbau zusammengesetzt.
Durch die Verwendung von Höhenblöcken kann die Spanneinheit fast unbegrenzt verlängert werden.

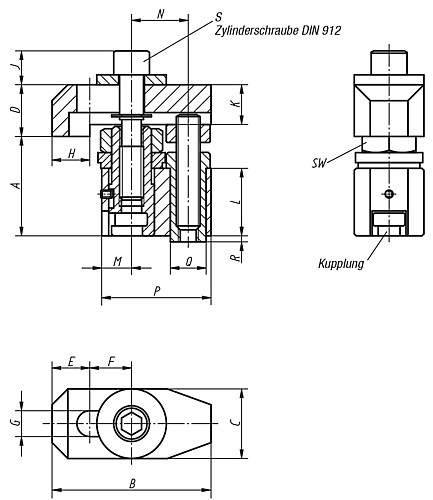

Eigenschaften
| Ausführung : | kurz |
| A : | 55-80 |
| B : | 100 |
| D : | 34 |
| H : | 24 |
| L : | 36,5 |
| Q : | 22 |
| R : | 4 |
| M : | 18 |
| C : | 45 |
| F : | 26 |
| E : | 24 |
| P : | 68 |
| S : | M16x75 |
| G : | 17 |
| SW : | 32 |
| Gewicht ca. kg : | 0,67 |
| K : | 27 |
| J : | 22 |
| N : | 35 |
Artikelvarianten
| Variante | Ausführung | A | B | D | H | L | Q | R | M | C | F | E | P | S | G | SW | Gewicht ca. kg | K | J | N | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| kurz | 55-80 | 100 | 34 | 24 | 36,5 | 22 | 4 | 18 | 45 | 26 | 24 | 68 | M16x75 | 17 | 32 | 0,67 | 27 | 22 | 35 |
auf Anfrage
|
|
| lang | 55-80 | 150 | 34 | 24 | 36,5 | 22 | 4 | 18 | 45 | 51 | 24 | 93 | M16x75 | 17 | 32 | 1,26 | 27 | 22 | 60 |
auf Anfrage
|
