K0940 3 Achs Spanner für T Nuten

Artikelnummer: 10137767
Hersteller: Kipp
Herstellerartikelnummer: K0940.063100

Artikel ist in 1 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.

Beschreibung

Werkstoff:
Grundplatten und Backen Einsatzstahl.
Auflageleisten Stahl.
Spannbacken Spezialstahl.
Spannpin Werkzeugstahl.

Ausführung:
Grundplatten und Backen brüniert.
Auflageleisten gehärtet, blank.
Spannbacken blank.
Spannpin gehärtet, blank.

Bestellbeispiel:
41010-063100

Hinweis:

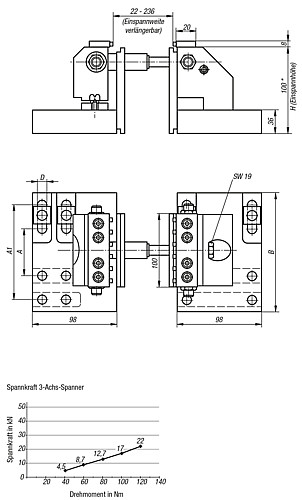

3-Achs-Spanner zur Montage auf Maschinentischen mit T-Nuten. Das Spannsystem erlaubt eine störkantenfreie 3-Seiten-Bearbeitung bei nur 8 mm Einspanntiefe. Mit diesem Spannsystem sind Einspannweiten von 22 - 236 mm möglich und durch
die optional erhältlichen Verlängerungswellen K0947 beliebig erweiterbar. Durch den Einbau einer Zugspindel unmittelbar unter der Werkstückauflage wirkt eine Spannkraft bis zu 22 kN auf das Werkstück, die nicht durch Biegung verlorengeht. Die Verwendung von Spannpins mit 4 mm Ringschneide gewährleistet eine formschlüssige Spannung ohne Vorprägung.
Zur Befestigung des Spanners auf Nutentischen wird der Fixiersatz K0951 empfohlen.
Im Spannerset inbegriffen ist je 1 Verlängerungswelle mit L = 60 mm und L = 120 mm.

* Die Einspannhöhe kann mit den Adaptererhöhungen K0941 und Auflageleisten K0942 erweitert werden.

Zubehör:
Anschlagset K0948
Fixiersatz K0951
