LE FG7 Funktionsgriffe, ein/zwei Drucktaster, mit/ohne Nothalt-Schalter

Artikelnummer: 10217841
Hersteller: LE70054-Leschhorn
Herstellerartikelnummer: FG7-01.GA160.01

Artikel ist in 28 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.

Beschreibung

LE70054 FG7 Funktionsgriffe in vier Ausführungstypen mit verschiedenen Anschlussoptionen. 1 oder 2 Drucktaster, mit und ohne Nothalt-Schalter

Funktion / Funktionselement:

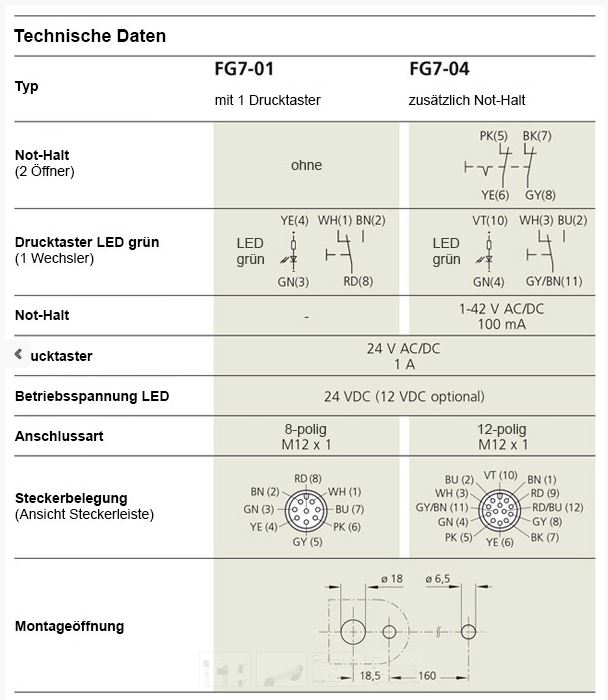

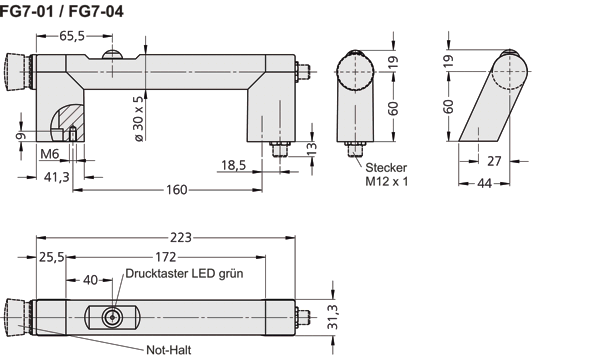

1: Typ FG7-01- 1 Drucktaster mit LED, ohne Nothalt
2: Typ FG7-04 -1 Drucktaster mit LED, zusätzlich mit Not-Halt (2 Öffner).

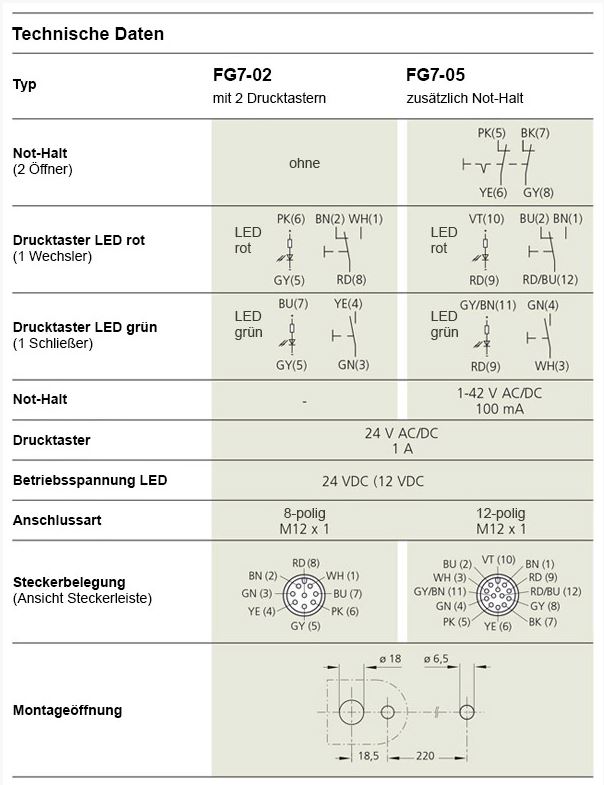

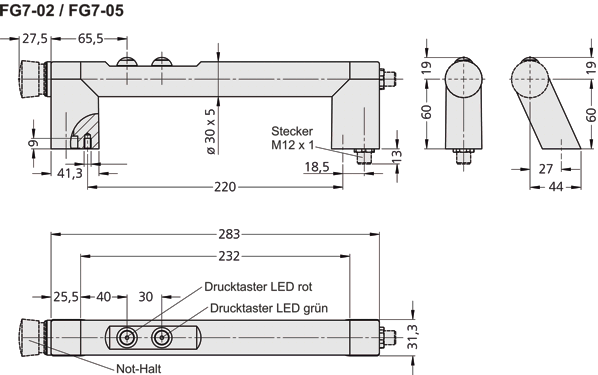

3: Typ FG7-02 -2 Drucktaster bis 1A mit LED.
4: Typ FG7-05 - 2 Drucktaster bis 1A mit LED, zusätzlich mit Not-Halt (2 Öffner).

Werkstoff und Oberfläche:

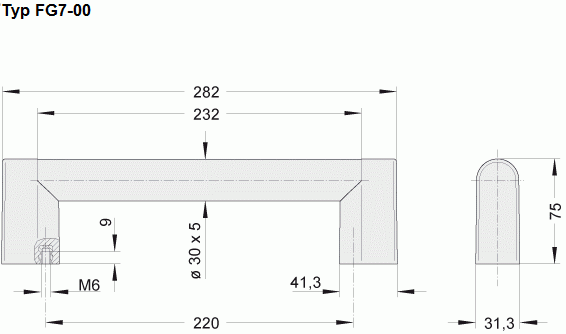

Griffsteg aus ø 30 x 5 mm Aluminiumrundrohr AlMgSi 0,5; feingeschliffen
Griffschenkel aus Polyamid PA 6, schwarz mit Feinstruktur.

FG7-01 und FG7-04
Griffsteg Aluminiumrundrohr, naturfarben eloxiert.

FG7-02 und FG7-05
Griffsteg Aluminiumrundrohr, schwarz eloxiert.

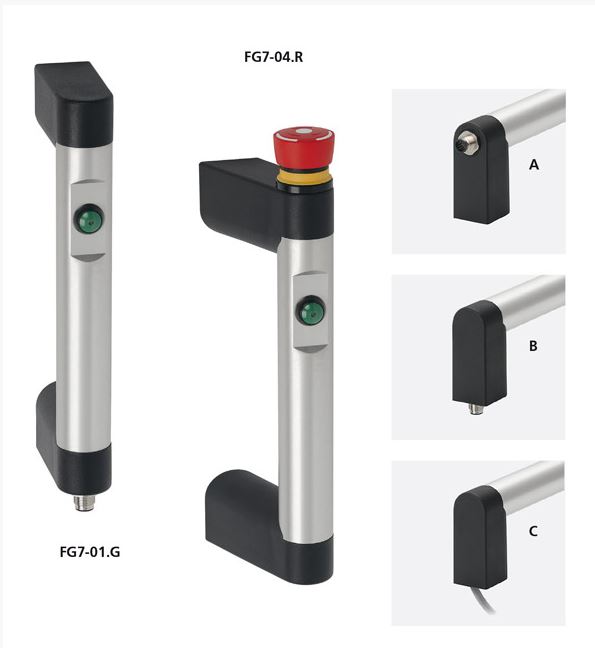

Anschlüsse:
A: Stecker in Rohrachse im Griffschenkel positioniert.
B: Stecker in Anschraubfläche des Griffschenkels.
C: Anschlussleitung 5 m aus Anschraubfläche des Griffschenkels herausgeführt.

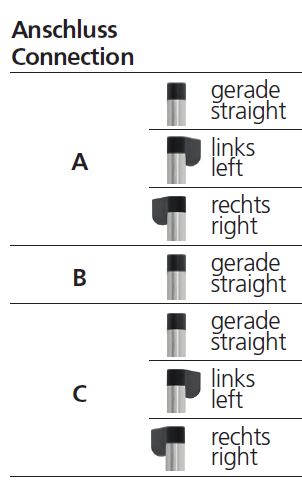

Die Anschlüsse A und C sind mit geraden und mit schrägen Griffschenkeln für den Einsatz an Doppeltüren als linke und rechte Ausführung lieferbar.

Zubehör:
Kupplung mit 10 m fertig konfektionierter Leitung als Zubehör lieferbar.

Andere Grifflängen auf Anfrage
