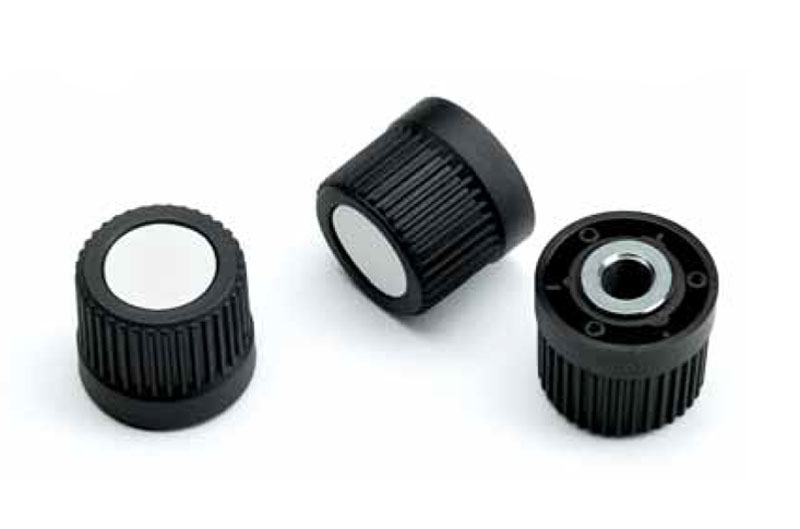

LE N280 Drehknöpfe mit Skalierung, Kunststoff
Artikelnummer: 10048507
Hersteller: LE70229-Leschhorn
Herstellerartikelnummer: N28054.HNZ1000113CIN
Artikel ist in 1 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Kunststoff ( glasfaserverstärktes PA), schwarz
OBERFLÄCHE UND FARBE:
1. Oberfläche glänzend natur mit eingraviertem Anzeigepfeil.
2. Oberfläche eloxiert schwarz.
3. Oberfläche satiniert schwarz (RAL 9011).
5. Oberfläche satiniert grau (RAL 7035).
6-8. Oberfläche glänzend natur.
BEFESTIGUNG AN DER MASCHINE:
Befestigung an der Maschine mittels 3 Zylinderkopfschrauben mit
Innensechskant M5 (DIN 912) (in der Zeichnung Position 9).
SKALIERTER FLANSCH:
Die Standardnummerierung des Flansches reicht von 0 bis 9 mit 10
Trennabschnitten für jede Einheit (100 Trennabschnitte insgesamt).
Ab einer bestimmten Mindestabnahmemenge ist die Nummerierung
nach Kundenwunsch ausführbar.
VERBINDEN DER WELLE MIT DEM STUTZEN:
Die Welle wird mittels einer Welle mit Passfedersitz an den Stutzen
angeschlossen. Achtung! Die Passfeder ist aus technischen Gründen
unterdimensioniert. Siehe das anliegende Schema für die Größen der
Öffnung/Welle.
LOCH:
Die Wellenbohrung wird mit Toleranz H7 ausgeführt. Eine seitliche
Befestigungsbohrung ist nicht erforderlich. Der Lochdurchmesser ist
feststehend und nicht änderbar.
Eigenschaften
.d2 : | 5,5 |
.d1 : | 12 |
A : | 4 |
B : | 13,1 |
Farbe : | schwarz |
D : | 54 |
.h1 : | 42 |
.h2 : | 11 |
.h3 : | 9 |
Q : | 39 |
R : | 55 |
D1 : | 67,5 |
Gewicht [kg] : | 0,550 |
