NLM 03151 Positionierbolzen spreizbar
Artikelnummer: 10107089
Hersteller: Norelem
Herstellerartikelnummer: 03151-12016
Artikel ist in 9 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Werkstoff:
Vergütungsstahl.
Ausführung:
vergütet und brüniert. Passdurchmesser und Führungsflächen sind geschliffen.
Bestellbeispiel:
nlm 03151-16016
Hinweis:
Mit Hilfe der Positionierbolzen spreizbar können z.B. Rasterplatten auf Maschinentischen mit T-Nuten positioniert werden (siehe Abbildung). Die zu positionierenden Platten müssen zwei auf den spreizbaren Schaft abgestimmte Bohrungen aufweisen.
Die Spreizschraube hat einen durchgängigen Innensechskant und kann somit von zwei Seiten bedient werden.

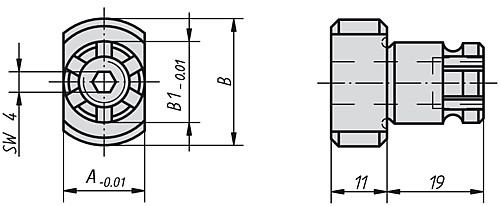

Eigenschaften
| A : | 12 |
| B : | 25 |
| Gewicht ca. kg : | 0,040 |
| B1 : | 16 |
Artikelvarianten
| Variante | A | B | Gewicht ca. kg | B1 | Preis |
|---|---|---|---|---|---|
| 12 | 25 | 0,040 | 16 |
auf Anfrage
|
|
| 14 | 25 | 0,050 | 16 |
auf Anfrage
|
|
| 16 | 25 | 0,050 | 16 |
auf Anfrage
|
|
| 18 | 29 | 0,050 | 16 |
auf Anfrage
|
|
| 20 | 29 | 0,060 | 16 |
auf Anfrage
|
|
| 22 | 29 | 0,060 | 16 |
auf Anfrage
|
|
| 24 | 35 | 0,240 | 20 |
auf Anfrage
|
|
| 28 | 35 | 0,280 | 20 |
auf Anfrage
|
|
| 32 | 40 | 0,320 | 20 |
auf Anfrage
|
