NLM 04233 Exzenterhebel einstellbar Edelstahl mit Außengewinde
Artikelnummer: 10120520
Hersteller: Norelem
Herstellerartikelnummer: K0647.1512005X20
Artikel ist in 16 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Werkstoff, Ausführung:
Griffhebel 1.4308, elektrolytisch poliert. Druckscheibe aus glasfaserverstärktem Kunststoff PA 66 GF 35-X, schwarz. Achsbolzen, Scheibe und Stiftschraube 1.4305, blank.
Bestellbeispiel:
nlm 04233-112005X20 (Länge L mit angeben)
Hinweis:
Exzenterhebel einstellbar werden eingesetz, wenn die Lage des Spannhebels zur Spannachse nur eine bestimmte Stellung erlaubt (Störkreis). Über das an der Stiftschraube befindliche Feingewinde wird die genaue Stellung des Spannhebels mit Hilfe eines Schraubendrehers eingestellt.

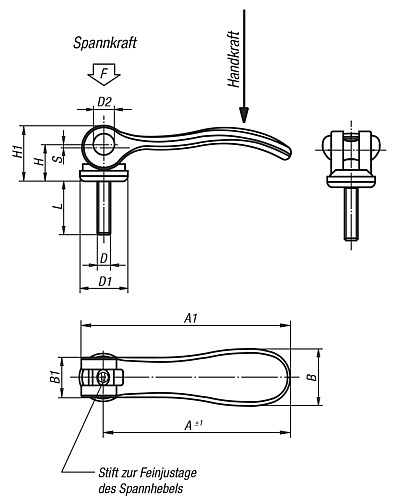

Eigenschaften
| A : | 70,4 |
| B : | 21,5 |
| H : | 14,5 |
| H1 : | 22 |
| D2 : | 9 |
| D1 : | 18 |
| B1 : | 15 |
| Profil-Größe : | 1 |
| A1 : | 79,2 |
| L = Schraubenlänge : | 20 |
| Hub S : | 1,2 |
| Spannkraft F kN : | 4 |
| Handkraft N : | 120 |
| Außengewinde D : | M5 |
Artikelvarianten
| Variante | L = Schraubenlänge | Außengewinde D | Preis |
|---|---|---|---|
| 20 | M5 |
21,30 €
|
|
| 30 | M5 |
21,30 €
|
|
| 40 | M5 |
22,10 €
|
|
| 50 | M5 |
22,10 €
|
|
| 20 | M6 |
21,30 €
|
|
| 30 | M6 |
21,30 €
|
|
| 40 | M6 |
22,10 €
|
|
| 50 | M6 |
22,10 €
|
|
| 25 | M8 |
28,90 €
|
|
| 30 | M8 |
28,90 €
|
|
| 40 | M8 |
29,77 €
|
|
| 50 | M8 |
29,77 €
|
|
| 25 | M10 |
28,90 €
|
|
| 30 | M10 |
28,90 €
|
|
| 40 | M10 |
29,77 €
|
|
| 50 | M10 |
29,77 €
|
