NLM 04233 Exzenterhebel einstellbar mit Außengewinde, Stahl oder Edelstahl

Artikelnummer: 10120488
Hersteller: Norelem
Herstellerartikelnummer: K0006.1501105X20

Artikel ist in 32 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.

7,85 €

zzgl. Mwst. und Versandkosten

Waren- / Anfragekorb

Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.


Beschreibung

Werkstoff:
Griffhebel aus Aluminiumguss EN AC-46200, schwarz pulverbeschichtet. Druckscheibe aus glasfaserverstärktem Kunststoff PA 66 GF 35-X, schwarz. Achsbolzen Edelstahl 1.4305, blank. Stiftschraube und Scheibe Stahl, Festigkeitsklasse 5.8, blau chromatiert oder Edelstahl 1.4305, blank.

Bestellbeispiel:
nlm 04233-101105X20 (Länge L mit angeben)

Hinweis:
Exzenterhebel einstellbar werden eingesetzt, wenn die Lage des Spannhebels zur Spannachse nur eine bestimmte Stellung erlaubt (Störkreis). Über das an der Stiftschraube befindliche Feingewinde wird die genaue Stellung des Spannhebels mit Hilfe eines Schraubendrehers eingestellt.

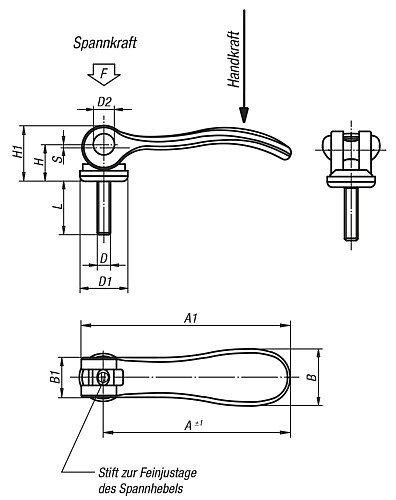

Eigenschaften

Ausführung : Stahl
A : 70,4
B : 21,5
H : 14,5
H1 : 22
D2 : 9
D1 : 18
B1 : 15
Profil-Größe : 1
A1 : 79,2
L = Schraubenlänge : 20
Hub S : 1,2
Spannkraft F kN : 4
Handkraft N : 120
Außengewinde D : M5


Artikelvarianten

Variante Ausführung A B H H1 D2 D1 B1 Profil-Größe A1 L = Schraubenlänge Hub S Spannkraft F kN Handkraft N Außengewinde D Preis
Stahl 70,4 21,5 14,5 22 9 18 15 1 79,2 20 1,2 4 120 M5
7,85 €
Stahl 70,4 21,5 14,5 22 9 18 15 1 79,2 30 1,2 4 120 M5
7,85 €
Stahl 70,4 21,5 14,5 22 9 18 15 1 79,2 40 1,2 4 120 M5
8,40 €
Stahl 70,4 21,5 14,5 22 9 18 15 1 79,2 50 1,2 4 120 M5
8,40 €
Stahl 70,4 21,5 14,5 22 9 18 15 1 79,2 20 1,2 4 120 M6
7,85 €
Stahl 70,4 21,5 14,5 22 9 18 15 1 79,2 30 1,2 4 120 M6
7,85 €
Stahl 70,4 21,5 14,5 22 9 18 15 1 79,2 40 1,2 4 120 M6
auf Anfrage
Stahl 70,4 21,5 14,5 22 9 18 15 1 79,2 50 1,2 4 120 M6
8,40 €
Edelstahl 70,4 21,5 14,5 22 9 18 15 1 79,2 20 1,2 4 120 M5
11,80 €
Edelstahl 70,4 21,5 14,5 22 9 18 15 1 79,2 30 1,2 4 120 M5
11,80 €
Edelstahl 70,4 21,5 14,5 22 9 18 15 1 79,2 40 1,2 4 120 M5
12,59 €
Edelstahl 70,4 21,5 14,5 22 9 18 15 1 79,2 50 1,2 4 120 M5
12,59 €
Edelstahl 70,4 21,5 14,5 22 9 18 15 1 79,2 20 1,2 4 120 M6
11,80 €
Edelstahl 70,4 21,5 14,5 22 9 18 15 1 79,2 30 1,2 4 120 M6
11,80 €
Edelstahl 70,4 21,5 14,5 22 9 18 15 1 79,2 40 1,2 4 120 M6
12,59 €
Edelstahl 70,4 21,5 14,5 22 9 18 15 1 79,2 50 1,2 4 120 M6
12,59 €
Stahl 96 33,2 18 28,5 11 27 24 2 108 25 1,5 8 350 M8
8,66 €
Stahl 96 33,2 18 28,5 11 27 24 2 108 30 1,5 8 350 M8
8,66 €
Stahl 96 33,2 18 28,5 11 27 24 2 108 40 1,5 8 350 M8
9,00 €
Stahl 96 33,2 18 28,5 11 27 24 2 108 50 1,5 8 350 M8
9,00 €
Stahl 96 33,2 18 28,5 11 27 24 2 108 25 1,5 8 350 M10
8,66 €
Stahl 96 33,2 18 28,5 11 27 24 2 108 30 1,5 8 350 M10
8,66 €
Stahl 96 33,2 18 28,5 11 27 24 2 108 40 1,5 8 350 M10
9,00 €
Stahl 96 33,2 18 28,5 11 27 24 2 108 50 1,5 8 350 M10
9,00 €
Edelstahl 96 33,2 18 28,5 11 27 24 2 108 25 1,5 8 350 M8
13,01 €
Edelstahl 96 33,2 18 28,5 11 27 24 2 108 30 1,5 8 350 M8
13,01 €
Edelstahl 96 33,2 18 28,5 11 27 24 2 108 40 1,5 8 350 M8
13,89 €
Edelstahl 96 33,2 18 28,5 11 27 24 2 108 50 1,5 8 350 M8
13,89 €
Edelstahl 96 33,2 18 28,5 11 27 24 2 108 25 1,5 8 350 M10
13,01 €
Edelstahl 96 33,2 18 28,5 11 27 24 2 108 30 1,5 8 350 M10
13,01 €
Edelstahl 96 33,2 18 28,5 11 27 24 2 108 40 1,5 8 350 M10
13,89 €
Edelstahl 96 33,2 18 28,5 11 27 24 2 108 50 1,5 8 350 M10
13,89 €
